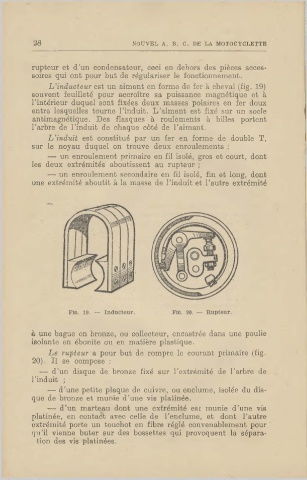

28 NOUVEL A. B. C. DE LA MOTOCYCLETTE

rupteur et d'un condensateur, ceci en dehors des pièces acces-
soires qui ont pour but de régulariser le fonctionnement.
L'inducteur est un aimant en forme de fer à cheval (fig. 19)
souvent feuilleté pour accroître sa puissance magnétique et à
l'intérieur duquel sont fixées deux masses polaires en fer doux
entre lesquelles tourne l'induit. L'aimant est fixé sur un socle
antimagnétique. Des flasques à roulements à billes portent
l'arbre de l'induit de chaque côté de l'aimant.
L'induit est constitué par un fer en forme de double T,
sur le noyau duquel on trouve deux enroulements :
- un enroulement primaire en fil isolé, gros et court, dont
les deux extrémités aboutissent au rupteur ;
- un enroulement secondaire en fil isolé, fin et long, dont
une extrémité aboutit à la ma,;se de l'induit et l'autre extrémité

F10. 19. - Inducteur. FIG. 20. - Rupteur.

à. une bague en bronze, ou collecteur, encastrée dans une poulie
isolante en ébonite ou en matière plastique.
Le rupteur a pour but de rompre le courant primaire (fig.
20). Il se compose :
- d'un disque de bronze fixé sur l'extrémité de l'arbre de
l'induit ;
- d'une petite plaque de cuivre, ou enclume, isolée du dis-
que de bronze et munie d'une vis platinée.
- d'un marteau dont une extrémité est munie d'une vis
platinée, en contact avec celle de l'enclume, et dont l'autre
extrémité porte un touchot en fibre réglé convenablement pour
q11 'il vienne buter sur des bossettes qui provoquent la sépara-
tion des vis platinées.
