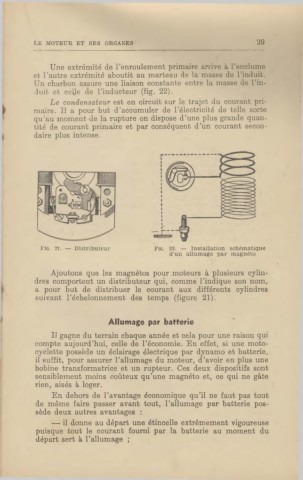

Page 31 - Nouvel ABC de la Motocyclette

LE MOTEUR ET SES ORGANES 29

Une extrémité de l'enroulement primaire arrive à l'enclume
et l'autre extrémité aboutit au marteau de la masse de l'induit.
Un charbon assure une liaison constante entre la masse de l'in-
duit et ceUe de l'inducteur (fig. 22).
Le condensateur est en circuit sur le traJet du courant pri-
maire. Il a pour but d'accumuler de l'électricité de telle sorte
qu'au moment de la rupture on dispose d'une plus grande quan-
tité de courant primaire et par conséquent d'un courant secon-
daire plus intense.

r-------------- r::.::.,,-c:::
1
1
.
1 NA---\.
1
1
1
1

~

FIG. ~- - Distributeur FIG. 22. - Installation schématique
d'un allumage par magnéto
Ajoutons que les magnétos pour moteurs à plusieurs cylin-
dres comportent un distributeur qui, comme l'indique son nom,
a pour but de distribuer le courant aux différents cylindres
suivant l'échelonnement des temps (figure 21).

Allumage par batterie
Il gagne du terrain chaque année et cela pour une raison qui
compte aujourd'hui, celle de l'économie. En effet, si une moto-
cyclette possède un éclairage électrique par dynamo et batterie,
il suffit, pour assurer l'allumage du moteur, d'avoir en plus une
bobine transformatrice et un rupteur. Ces deux dispositifs sont
sensiblement moins coûteux qu'une magnéto et, ce qui ne gâte
rien, aisés à loger.
En dehors de l'avantage économique qu'il ne faut pas tout
de même faire passer avant tout, l'allumage par batterie pos-
sède deux autres avantages :
- il donne au départ une étincelle extrêmement vigoureuse
puisque tout le courant fourni par la batterie au moment du
départ sert à l'allumage ;
