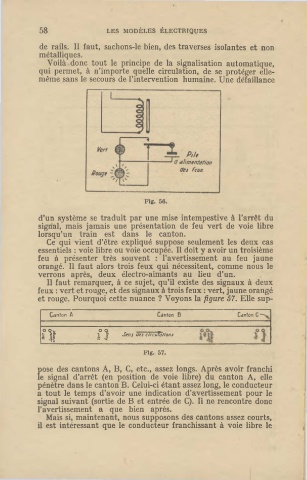

58 LES MODÈLES ÉLECTRIQUES
de rails. Il faut, sachons-le bien, des traverses isolantes et non
métalliques.
Voilà donc tout le principe de la signalisation automatique,
qui permet, à n'importe quelle circulation, de se protéger elle-
même sans le secours de l'intervention humaine. Une défaillance

n
Ytrt P,!,
t----'------' 11 d!1m,nld/Jon
dtJ lev;r

d'un système se traduit par une mise intempestive à l'arrêt du
signal, mais jamais une présentation de feu vert de voie libre
lorsqu'un train est dans le canton.
Ce qui vient d'être expliqué suppose seulement les deux cas
essentiels : voie libre ou voie occupée. Il doit y avoir un troisième
feu à présenter très souvent : l'avertissement au feu jaune
orangé. Il faut alors trois feux qui nécessitent, comme nous le
verrons après, deux électro-aimants au lieu d'un.
Il faut remarquer, à ce sujet, qu'il existe des signaux à deux
feux : vert et rouge, et des signaux à trois feux : vert, jaune orangé
et rouge. Pourquoi cette nuance ? Voyons la figure 57. Elle sup-

C..nton A C.inlon B Canton c-~
; lt 10} SrnJ dn c7rc11rc1tion.1 otlf ol

Fig. 57.
pose des cantons A, B, C, etc., assez longs. Après avoir franchi
le signal d'arrêt (en position de voie libre) du canton A, elle
pénètre dans le canton B. Celui-ci étant assez long, le conducteur
a tout le temps d'avoir une indication d'avertissement pour le
signal suivant (sortie de B et entrée de C). Il ne rencontre donc
l'avertissement a que bien après.
Mais si, maintenant, nous supposons des cantons assez courts,
il est intéressant que le conducteur franchissant à voie libre le
