60 LES MODÈLES ÉLECTRIQUES

branché à ses bornes, son armature tombe également, ce qui
allume le feu jaune orangé. Quant au signal de gauche, ses deux
relais RV et RA sont excités, d'où la présentation du feu vert.
Une circulation venant de la gauche franchit en vitesse ce signal
à voie libre. Elle ralentit à la vue du feu jaune orangé (signal
Alt ei:ldirdgt sigM11x Ptle iclairdgt si9n4vx Pi/~ iddtra9t .rt'gMu;r.
----Ili-----. ...----aj1--. ---11--.

~u
llV RA

Coupure
Jtns dn circ11/at/ons.
P,ï, . --
1 2 dt YOlf - 3

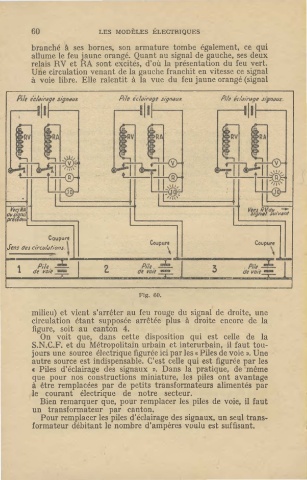

Fig. 60.
milieu) et vient s'arrêter au feu rouge du signal de droite, une
circulation étant supposée arrêtée plus à droite encore de la
figure, soit au canton 4.
On voit que, dans cette disposition qui est celle de la
S.N.C.F. et du Métropolitain urbain et interurbain, il faut tou-
jours une source électrique figurée ici par les« Piles de voie». Une
autre source est indispensable. C'est celle qui est figurée par les
c Piles d'éclairage des signaux ». Dans la pratique, de même
que pour nos constructions miniature, les piles ont avantage
à être remplacées par de petits transformateurs alimentés par
le courant électrique de notre secteur.
Bien remarquer que, pour remplacer les piles de voie, il faut
un transformateur par canton.
Pour remplacer les piles d'éclairage des signaux, un seul trans~
formateur débitant le nombre d'ampères voulu est suffisant.
