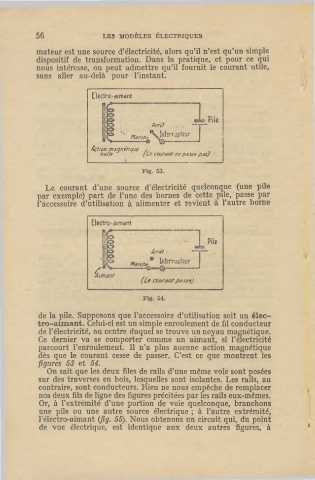

56 LES MODÈLES ÉLECTRIQUES
mateur est une source d'électricité, alors qu'il n'est qu'un simple
dispositif de transformation. Dans la pratique, et pour ce qui
nous intéresse, on peut admettre qu'il fournit le courant utile,
sans aller au-delà pour l'instant.

[lectro•d1m11nt

P,12
forr,1
/11,1rch, lnbrr.ip!e~r
-----• ,
l,..·t,on mJgnit"l"~
nul/, (l e co.:,r,,nl nt p,1.JJ1 pJ.Sj

Fig. 53.
Le courant d'une source d'électricité quelconque (une pile
par exemple) part de l'une des bornes de cette pile, passe par
l'accessoire d'utilisation à alimenter et revient à l'autre borne

fleclro · a, mant
~ Arr,'! J Pile
ci:)
· · 1 • L1terruµ:,ur
é 1__ H._-,rc_h'c>-"''">-------
C,o.o
"A1m:,nf
{L, courant /Jd.Jslj
Fig. 54.
de la pile. Supposons que l'accessoire d'utilisation soit un élec-
tro-aimant. Celui-ci est un simple enroulement de fil conducteur
de l'électricité, au centre duquel se trouve un noyau magnétique.
Ce dernier va se comporter comme un aimant, si l'électricité
parcourt l'enroulement. Il n'a plus aucune action magnétique
dès que le courant cesse de passer. C'est ce que montrent les
figures 53 et 54.
On sait que les deux files de rails d'une même voie sont v.osées
sur des traverses en bois, lesquelles sont isolantes. Les rails, au
contraire, sont conducteurs. Rien ne nous empêche de remplacer
nos deux fils de ligne des figures précitées par les rails eux-mêmes.
Or, à l'extrémité d'une portion de voie quelconque, branchons
une pile ou une autre source électrique ; à l'autre extrémité,
!'électro-aimant (fig. 55). Nous obtenons un circuit qui, du point
de vue électrique, est identique aux deux autres figures, à
