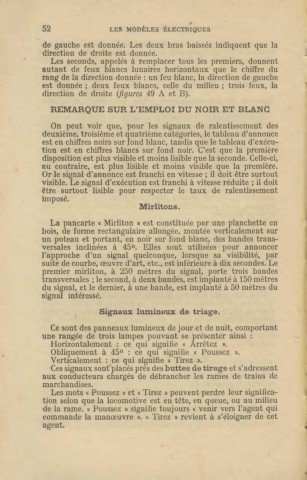

52 LES MODÈLES ÉLECTRIQUES
de gauche est donnée. Les deux bras baissés indiquent que la
direction de droite est donnée.
Les seconds, appelés à remplacer tous les premiers, donnent
autant de feux blancs lunaires horizontaux que le chiffre du
rang de la direction donnée : un feu blanc, la direction de gauche
est donnée ; deux feux blancs, celle du milieu ; trois feux, la
direction de droite (figures 49 A et B).

REMARQUE SUR L'EMPLOI DU NOIR ET BLANC
On peut voir que, pour les signaux de ralentissement des
deuxième, troisième et quatrième catégories, le tableau d'annonce
est en chiffres noirs sur fond blanc, tandis que le tableau d'exécu-
tion est en chiffres blancs sur fond noir. C'est que la première
disposition est plus visible et moins lisible que la seconde. Celle-ci,
au contraire, est plus lisible et moins visible que la première.
Or le signal d'annonce est franchi en vitesse ; il doit être surtout
visible. Le signal d'exécution est franchi à vitesse réduite ; il doit
être surtout lisible pour respecter le taux de ralentissement
imposé.
Mirlitons.

La pancarte « Mirliton » est constituée par une planchette en
bois, de forme rectangulaire allongée, montée verticalement sur
un poteau et portant, en noir sur fond blanc, des bandes trans-
versales inclinées à 45°. Elles sont utilisées pour annoncer
l'approche d'un signal quelconque, lorsque sa visibilité, par
suite de courbe, œuvre d'art, etc., est inférieure à dix secondes. Le
premier mirliton, à 250 mètres du signal, porte trois bandes
transversales ; le second, à deux bandes, est implanté à 150 mètres
du signal, et le dernier, à une bande, est implanté à 50 mètres du
signal intéressé.
Signaux lumineux de triage.
Ce sont des panneaux lumineux de jour et de nuit, comportant
une rangée de trois lampes pouvant se présenter ainsi :
Horizontalement : ce qui signifie « Arrêtez ».
Obliquement à 45° : ce qui signifie « Poussez ».
Verticalement : ce qui signifie ~ Tirez ».
Ces signaux sont placés près des buttes de tirage et s'adressent
aux conducteurs chargés de débrancher les rames de trains d.e
marchandises.
Les mots << Poussez » et cc Tirez » peuvent perdre leur significa-
tion selon que la locomotive est en tête, en queue, ou au milieu
de la rame. « Poussez » signifie toujours « venir vers l'agent qui
commande la manœuvre ». « Tirez » revient à s'éloigner de cet
agent.
