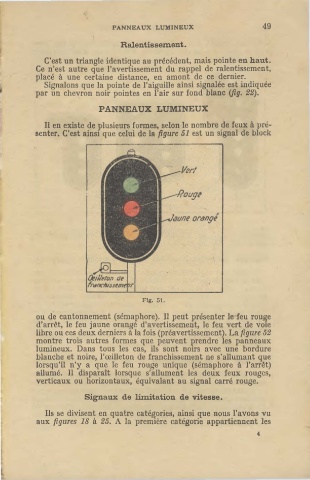

PANNEAUX LUMINEUX 49
Ralentissement.

C'est un triangle identique au précédent, mais pointe en haut.
Ce n'est autre que l'avertissement du rappel de ralentissement,
placé à une certaine distance, en amont de ce dernier.
Signalons que la pointe de l'aiguille ainsi signalée est indiquée
par un chevron noir pointes en l'air sur fond blanc (fig. 22).
PANNEAUX LUMINEUX
Il en existe de plusieurs formes, selon le nombre de feux à pré-
senter. C'est ainsi que celui de la figure 51 est un signal de block

Fig. 51.

ou de cantonnement (sémaphore). II peut présenter le feu rouge
d'arrêt, le feu jaune orangé d'avertissement, le feu vert de v01e
libre ou ces deux derniers à la fois (préavertissement). La figure 52
montre trois autres formes que peuvent :prendre les panneaux
lumineux. Dans tous les cas, ils sont noirs avec une bordure
blanche et noire, l'œilleton de franchissement ne s'allumant que
lorsqu'il n'y a que le feu rouge unique (sémaphore à l'arrêt)
allumé. Il disparaît lorsque s'allument les deux feux rouges,
verticaux ou horizontaux, équivalant au signal carré rouge.

Signaux de limitation de vitesse.
Ils se divisent en quatre catégories, ainsi que nous l'avons vu
aux figures 18 à 25. A la première catégorie appartiennent les
4
