LA TRANSMISSION 37
Position 1 : Le pignon D
n'entraîne aucun autre
pignon, Nous sommes au
point mort.
Position 2 : Le pignon D
entraine le pignon C qui,
lui-même ,entraine le pi-
gnon H. Nous sommes en
première vitesse, la moins
rapide.
Position 3 : Le pignon D
entraine le pignon G, soli-
daire de l'arbre E. Nous
sommes en deuxième vi-
tesse, vitesse intermédiaire.
Position 4 : Le pignon D
entraine le pignon B qui,
lui-même entraine le pl·
gnon F. Nous sommes en
troisième vitesse, la plus
rapide.

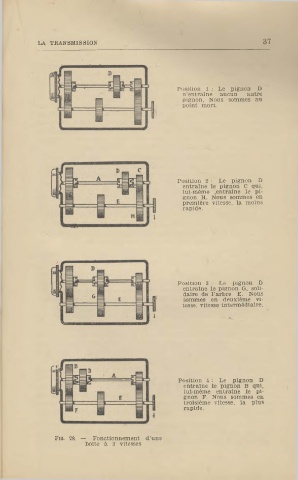

FIG. 28. Fonctionnement d'une
boite à 3 vitesses
