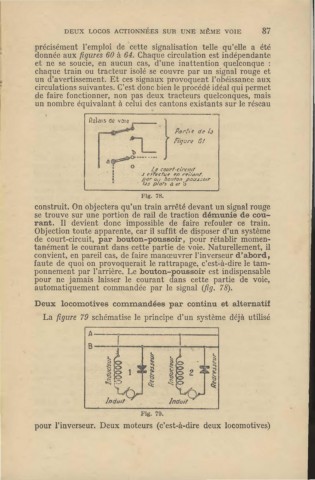

DEUX  LOCOS  ACTIONNÉES  SUR  UNE  MÊME  VOIE   87
         précisément  l'emploi  de  cette  signalisation  telle  qu'elle  a  été
         donnée aux figures  60 à 64.  Chaque circulation est indépendante
         et  ne  se  soucie,  en  aucun  cas,  d'une  inattention  quelconque  :
         chaque  train ou  tracteur isolé  se  couvre  par un  signal rouge  et
         un d'avertissement.  Et ces signaux provoquent l'obéissance aux
         circulations suivantes. C'est donc bien le procédé idéal qui permet
         pe faire  fonctionner,  non  pas  deux  tracteurs  quelconques,  mais
         un nombre équivalant à celui des  cantons existants sur le réseau

                      R2la1s  de  v.:i1e  ___  }
                                           Part,e  d<!  IJ
                                :i_       ,e,1,•ure  {j/

                          a~·-······
                            :   o    /., courl-drt:{///
                            •      J  e,'f~cfut'  ~n  r,/'/t1n,.
                            l      /!dr u,1  hoaton  )'.DU..s~oir
                            '      ft1.s  plot·.J  a er  b
                                   Fig.  78.
         construit. On objectera qu'un train arrêté devant un signal rouge
         se  trouve sur une portion de  rail de traction démunie de cou-
         rant.  Il  devient  donc  impossible  de  faire  refouler  ce  train.
         Objection toute apparente, car il suffit de disposer d'un système
         de  court-circuit,  par  bouton-poussoir,  pour  rétablir  momen-
         tanément le courant dans cette partie de voie.  Naturellement, il   1
         convient, en pareil cas,  de faire manœuvrer l'inverseur d'abord,   1
         faute  de  quoi on  provoquerait le rattrapage, c'est-à-dire le tam-
         ponnement par l'arrière.  Le bouton-poussoir est indispensable
         pour  ne  jamais  laisser  le  courant  dans  cette  partie  de  voie,
         automatiquement  commandée  par  le  signal  (fig.  78).

         Deux  locomotives  commandées par  continu  et  alternatif
           La  figure  79  schématise le  principe  d'un  système  déjà  utilisé
                           ~,        ~
                      A
                      B                     1 .

                                     Cl,
                          ~          ...   tlJ!
                                     ;;:
                           ~
                          '5         {3
                          ..';;  .:::,   ~   ~     ~
                                         /ndwl
                                   Fig.  79.
         pour  l'inverseur.  Deux  moteurs  (c'est-à-dire  deux  locomotives)
