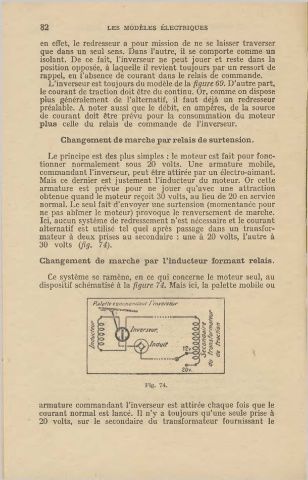

82              LES  MODÈLES  ÉLECTRIQUES
           en  effet,  le  redresseur a  pour  mission  de  ne  se  laisser traverser
           que  dans  un  seul  sens.  Dans  l'autre,  il se  comporte  comme  un
           isolant.  De  ce  fait,  l'inverseur  ne  peut  jouer  et  reste  dans  la
           position opposée,  à laquelle il revient toujours par un ressort de
           rappel,  en l'absence  de  courant dans le  relais  de commande.
             L'inverseur est toujours du modèle de la figure 69. D'autre part,
           le courant de traction doit être du continu. Or, comme on dispose
           plus  généralement  de  l'alternatif,  il  faut  déjà  un  redresseur
           préalable.  A  noter aussi  que le  débit,  en  ampères,  de  la  source
           de  courant  doit  être  prévu  pour  la  consommation  du  moteur
          plus  celle  du  relais  de  commande  de  l'inverseur.
                Changement de marche par relais de surtension.

            Le principe est des plus simples : le moteur est fait pour fonc-
          tionner  normalement  sous  20  volts.  Une  armature  mobile,
          commandant l'inverseur, peut être attirée par un électro-aimant.
          Mais  ce  dernier  est  justement l'inducteur  du  moteur.  Or  cette
          armature  est  prévue  pour  ne  jouer  qu'avec  une  attraction
           obtenue quand le moteur reçoit 30 volts, au lieu de 20 en service
           normal. Le seul fait d'envoyer une surtension (momentanée pour
           ne  pas abîmer le  moteur) provoque le renversement de  marche.
           Ici, aucun système de redressement n'est nécessaire et le courant
          alternatif  est  utilisé  tel  quel  après  passage  dans  un  transfor-
          mateur à  deux  prises  au secondaire  :  une  à  20  volts,  l'autre  à
          30  volts  (fig.  7 4).
          Changement  de  marche  par  l'inducteur  formant  relais.

            Ce  système se  ramène,  en  ce  qui  concerne le  moteur seul,  au
          dispositif schématisé à la figure  74.  Mais ici, la palette mobile ou













                                    Fig.  74.

          armature commandant l'inverseur est attirée chaque fois  que le
          courant normal est lancé.  Il  n'y a  toujours qu'une seule prise  à
          20  volts,  sur  le  secondaire  du  transformateur  fournissant  le
