78 LES MODÈLES ÉLECTRIQUES

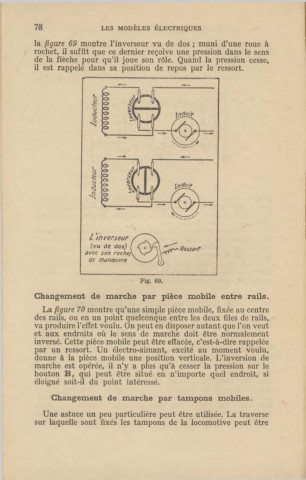

la figure 69 montre l'inverseur vu de dos ; muni d'une roue à
rochet, il suffit que ce dernier reçoive une pression dans le sens
de la flèche pour qu'il joue son rôle. Quand la pression cesse,
il est rappelé dans sa position de repos par le ressort.

Jndu,;,.
. -

', .. ,,
...... ___ ~

1nd11,;.

0 -
" .......... •· ,'

LÏnnrseur~ .
( vu de dos) o --;;:,_ Rt.ssort:
avec .son rochtt n".
de manœt1Yrt ,

Fig. 69.
Changement de marche par pièce mobile entre rails.
La figure 70 montre qu'une simple pièce mobile, fixée au centre
des rails, ou en un point quelconque entre les deux files de rails,
va produire l'effet voulu. On peut en disposer autant que l'on veut
et aux endroits où le sens de marche doit être normalement
inversé. Cette pièce mobile peut être effacée, c'est-à-dire rappelée
par un ressort. Un électro-aimant, excité au moment voulu,
donne à la pièce mobile une position verticale. L'inversion de
marche est opérée, il n'y a plus qu'à cesser la pression sur le
bouton B, qui peut être situé en n'importe quel endroit, si
éloigné soit-il du point intéressé.

Changement de marche par tampons mobiles.
Une astuce un peu particulière peut être utilisée. La traverse
sur laquelle sont fixés les tampons de la locomotive peut être
