LE RENVERSEMENT AUTOMATIQUE DE MARCHE 81

Changement de marche par inversion de courant continu.
Cet énoncé semble tout à fait contraire à ce qui avait été dit
précédemment. On ne peut arriver à ce résultat qu'avec un
mducteur à aimant permanent. Cependant, par un artifice
supplémentaire, on peut obtenir le même effet. Il suffit de voir la
figure 73 pour comprendre le mécanisme du système. Le premier

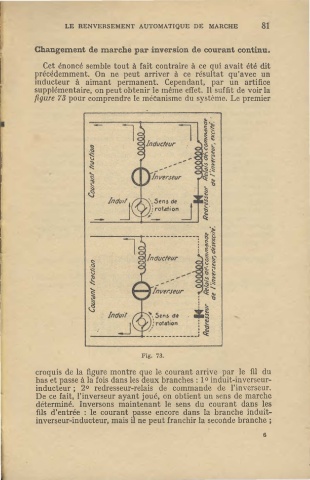

Fig. 73.
croquis de la figure montre que le courant arrive par le fil du
bas et passe à la fois dans les deux branches: 1 ° induit-invcrscur-
inducteur ; 2° redresseur-relais de commande de l'inverseur.
De ce fait, l'inverseur ayant joué, on obtient un sens de marche
déterminé. Inversons maintenant le sens du courant dans les
fils d'entrée : le courant passe encore dans la branche induit-
inverseur-inducteur, mais il ne peut franchir la seconde branche ;
6
