LA GRUE DE CHARGEMENT 91
LA GRUE DE CHARGEMENT
On en trouve une dans chaque gare à marchandises. A l'aide
d'une assez grande démultiplication, elle fonctionnera avec un
petit moteur électrique, toujours commandé à distance, afin de
Plancht
de
ba.u

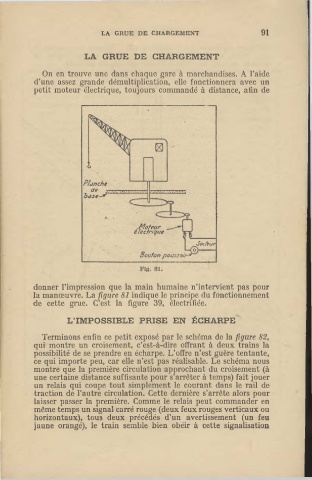

Fig. 81.
donner l'impression que la main humaine n'intervient pas pour
la manœuvre. La figure 81 indique le principe du fonctionnement
de cette grue. C'est la figure 39, électrifiée.
L'IMPOSSIBLE PRISE EN ÉCHARPE
Terminons enfin ce petit exposé par le schéma de la figure 82,
qui montre un croisement, c'est-à-dire offrant à deux trains la
possibilité de se prendre en écharpe. L'offre n'est guère tentante,
ce qui importe peu, car elle n'est pas réalisable. Le schéma nous
montre que la première circulation approchant du croisement (à
une certaine distance suffisante pour s'arrêter à temps) fait jouer
un relais qui coupe tout simplement le courant dans le rail de
traction de l'autre circulation. Cette dernière s'arrête alors pour
laisser passer la première. Comme le relais peut commander en
même temps un signal carré rouge (deux feux rouges verticaux ou
horizontaux), tous deux précédés d'un avertissement (un feu
jaune orangé), le train semble bien obéir à cette signalisation
