P. 508

502                   MERVEILLES DE L’INDUSTRIE.

                 disposition qui obvie avantageusement a ces  recourbé vers la base de la colonne, sert en
                 divers inconvénients. Elle est représentée  outre à abattre les mousses entraînées par
                 en coupe par la figure 275.               l'évaporation. Un gros tube z, situé au milieu
                   La chaudière est tubulaire.             du faisceau tubulaire, aide la circulation
                   La vapeur du générateur qui doit chauf-  delà vinasse, qui est élevée par l’ébullition
                                                           à la partie supérieure des tubes, et est
                                                           ramenée par l’entonnoir et le tube z à la
                                                           partie inférieure du tubulaire.
                                                             La figure 273 (page 500), représente le
                                                           grand alambic de M. Désiré Savalle, pour la
                                                           distillation des mélasses de betteraves. Il se
                                                           compose d’une colonne distillatoire en cui­
                                                           vre, de forme rectangulaire, avec le mode
                                                           de chauffage à la vapeur que nous venons
                                                           de décrire dans la figure 275, ci-contre.
                                                             Nous ne répétons pas ici la description
                                                           de cet appareil de M. Désiré Savalle; car,
                                                           sauf le pied de la colonne distillatoire con­
                                                           tenant la vinasse chauffée par la vapeur,
                                                           nous n’avons rien à ajouter à l’explication
                                                           que nous avons donnée précédemment du
                                                           même alambic.




                                                                        CHAPITRE XI

                                                           LES DISTILLERIES AGRICOLES DE BETTERAVES. — LES
                                                             DEUX SYSTÈMES DE FABRICATION DE L’ALCOOL DANS
                                                             LES DISTILLERIES AGRICOLES : L’EXTRACTION DU JUS

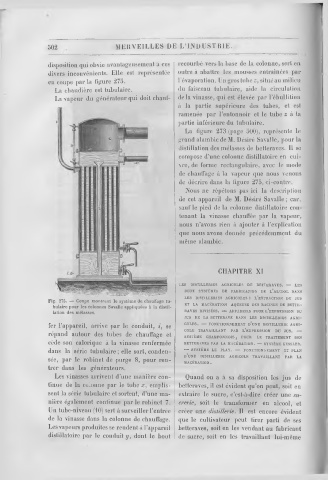

                 Fig. 275. — Coupe montrant le système de chauffage tu­
                                                             ET LA MACÉRATION AQUEUSE DES RACINES DE BETTE­
                  bulaire pour les colonnes Savalle appliquées à la distil­
                  lation des mélasses.                       RAVES DIVISÉES. — APPAREILS POUR L’EXPRESSION DU
                                                             JL’S DE LA BETTERAVE DANS LES DISTILLERIES AGRI­
                 fer l’appareil, arrive par le conduit, i, se   COLES. — FONCTIONNEMENT D’UNE DISTILLERIE AGRI­
                                                             COLE TRAVAILLANT PAR L’EXPRESSION DU JUS. —
                 répand autour des tubes de chauffage et
                                                             SYSTÈME CHAMPONNOIS, POUR LE TRAITEMENT DES
                 cède son calorique à la vinasse renfermée   BETTERAVES PAR LA MACÉRATION. — SYSTÈME KESSLER.
                 dans la série tubulaire ; elle sort, conden­  — SYSTÈME LE PLAY. — FONCTIONNEMENT ET PLAN
                                                             d’une DISTILLERIE AGRICOLE TRAVAILLANT PAR LA
                 sée, par le robinet de purge 8, pour ren­
                                                             MACÉRATION.
                 trer dans les générateurs.
                   Les vinasses arrivent d’une manière con­  Quand on a à sa disposition les jus de
                 tinue de la colonne par le tube zc, emplis­  betteraves, il est évident qu’on peut, soit en
                 sent la série tubulaire et sortent, d’une ma­  extraire le sucre, c’est-à-dire créer une su­
                 nière également continue par le robinet 7.   crerie, soit le transformer en alcool, et
                 Un tube-niveau (10) sert à surveiller l’entrée  créer une distillerie. Il est encore évident
                 de la vinasse dans la colonne de chauffage.   que le cultivateur peut tirer parti de ses
                 Les vapeurs produites se rendent à l’appareil  betteraves, soit en les vendant au fabricant
                 distillatoire par le conduit y, dont le bout  de sucre, soit en les travaillant lui-même
