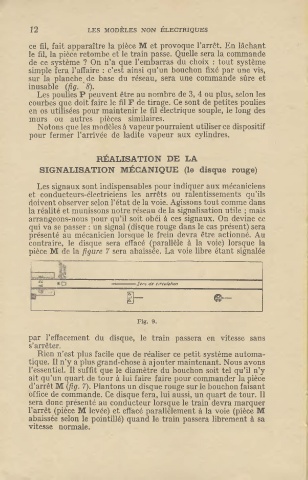

12            LES  MODÈLES  NON  ÉLECTRIQUES
        ce  fil,  fait apparaître la pièce M  et provoque l'arrêt. En lâchant
        le  fil,  la pièce retombe et le train passe.  Quelle sera la commande
        de  ce  système  ? On  n'a que l'embarras  du  choix  : tout système
        simple fera l'affaire : c'est ainsi qu'un bouchon  fixé  par une vis,
        sur  la  planche. de  base  du  réseau,  sera  une  commande  sûre  et
        inusable  (fig.  8).
          Les poulies P  peuvent être au nombre de 3, 4 ou plus, selon les
        courbes que doit faire le fil F de tirage. Ce sont de petites poulies
        en os utilisées  pour maintenir le  fil  électrique souple, le long des
        murs  ou  autres  pièces  similaires.
          Notons que les modèles à vapeur pourraient utiliser ce dispositif
        pour  fermer  l'arrivée  de  ladite  vapeur  aux  cylindres.

                        RÉALISATION  DE  LA
          SIGNALISATION  MÉCANIQUE  (le  disque  rouge)
          Les signaux sont indispensables pour indiquer aux mécaniciens
        et  conducteurs-électriciens  les  arrêts  ou  ralentissements  qu'ils
        doivent observer selon l'état de la voie. Agissons tout comme dans
        la réalité et munissons notre réseau de la signalisation utile ; mais
        arrangeons-nous pour qu'il soit obéi à ces signaux.  On  devine ce
        qui va se passer : un signal ( disque rouge dans le cas présent) sera
        présenté au  mécanicien  lorsque le  frein  devra  être actionné.  Au
        contraire,  le  disque  sera  effacé  (parallèle  à  la  voie)  lorsque  la
        pièce M  de la figure  7 sera abaissée.  La voie libre étant signalée








                                  Fig.  9.

        par  l'effacement  du  disque,  le  train  passera  en  vitesse  sans
        s'arrêter.
          Rien n'est plus facile  que de réaliser ce  petit système automa-
        tique. Il n'y a plus grand-chose à ajouter maintenant. Nous avons
        l'essentiel.  Il suffit que le diamètre du bouchon soit tel qu'il n'y
        ait qu'un quart de tour à lui faire  faire pour commander la pièce
        d'arrêt M (fig.  7). Plantons un disque rouge sur le bouchon faisant
        office de commande. Ce disque fera, lui aussi, un quart de tour.  Il
        sera donc présenté au conducteur lorsque le train devra marquer
        l'arrêt (pièce M  levée) et effacé  parallèlement à la voie  (pièce M
        abaissée selon le  pointillé) quand le train passera librement à sa
        vitesse  normale.
