12 NOUVEL A. B. C. DE LA MOTOCYCLETTE

- le retard à la fermeture à l'échappement permet une
meilleure vidange du cylindre, car il faut compter avec l'inertie
des gaz brûlés qui s'échappent encore malgré que le piston
commence à redescendre.

Distribution des moteurs à quatre temps
La soupape d'admission et la soupape d'échappement ne
doivent être levées qu'une fois tous les deux tours de moteur.
D'où impossibilité de monter les cames directement sur l'arbre

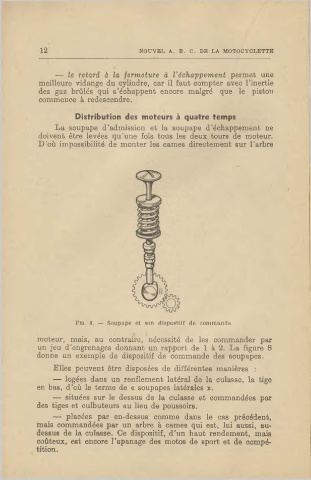

Fro. s. - Soupape et son dispositif de commande.
moteur, mais, au contraire, nécessité de les commander par
un jeu d'engrenages donnant un rapport de 1 à 2. La figure 8
donne un exemple de dispositif de commande des soupapes.
Elles peuvent être disposées de différentes manières :
- logées dans un renflement latéral de la culasse, la tige
en bas, d'où le terme de « soupapes latérales ».
- situées sur le dessus de la culasse et commandées par
des tiges et culbuteurs au lieu de poussoirs.
- placées par en-dessus comme dans le cas précédent,
mais commandées par un arbre à cames qui est, lui aussi, au-
dessus de la culasse. Ce dispositif, d'un haut rendement, mais
coûteux, est encore l'apanage des motos de sport et de compé-
tition.
