A NOUVEL A. B. C. DE LA MOTOCYCLETTB

Les rôles respectifs de tous ces organes sont les suivants :
- cylindre : c'est la chambre à gaz. Celui-ci y est conduit,
comprimé et enflammé. Le cylindre, en outre, guide le piston.
- carter : à l'intérieur se meuvent le vilebrequin, les pi-
gnons de distribution, l'arbre à cames et la pompe à huile dans
certains cas.
- guides de poussoirs et guides de soupapes : ces appella-
tions indiquent clairement le rôle qu'ils jouent.
- pompe à huile : a pour but d'envoyer de l'huile sou&
pr~ssion à toutes les parties du moteur où cette huile est néces-
saire.
- piston : il aspire le mélange gazeux, le comprime et en
reçoit l'effort d'explosion qu'il transmet à la bielle.

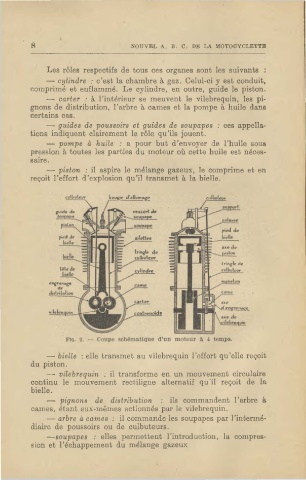

FIG. 2. - Coupe schématique d'un moteur à 4 temps.

- bielle : elle transmet au vilebrequin l'effort qu'elle reçoit
du piston.
- vilebrequin : il transforme en un mouvement circulaire
continu le mouvement rectiligne alternatif qu'il reçoit de la
bielle.
- pignons de distribution : ils commandent l'arbre à
cames, étant eux-mêmes actionnés par le vilebrequin.
- arbre à cames : il commande les soupapes par l 'intermé-
diaire de poussoirs ou de culbuteurs.
-soupapes : elles permettent l'introduction, la compres-
sion et l'échappement du mélange gazeux
