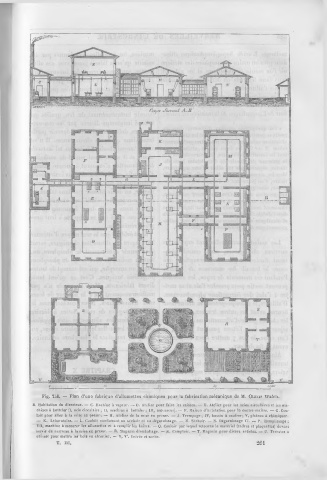

Fig. 258. — Plan d’une fabrique d’allumettes chimiques pour la fabrication mécanique de M. Otmir Walch.
B. Habitation du directeur. — C. Machine à vapeur. — D. Atelier pour faire les caisses. — E. Atelier pour les scies circulaires et les ma­
chines à botteler (I, scie circulaire ; II, machine à bolteler ; 111, ascenseur). — F. Maison d’habitation pour le contre-maître. — G. Cou­
loir pour aller à la mise en press?. — H. Atelier de la mise en presse. — J. Trempage; IV, bassin à soufrer; V, plateau à chimiquer.
— K. Laboratoire. — L. Couloir conduisant au séchoir et au dégarnissage. — M. Séchoir. — N. Dégarnissage VI. — P. Remplissage ;
VII, machine à mesurer les allumettes et à remplir les boîtes. — Q. Couloir par lequel retourne le matériel (cadres et plaquettes) devant
servir de nouveau à la mise en presse. — R. Magasin d’emballage. — S. Comptoir. — T. Magasin pour divers articles. — U. Terrains à
utiliser pour mettre les"bois en chantier. — V, V'. Entrée et sortie.
