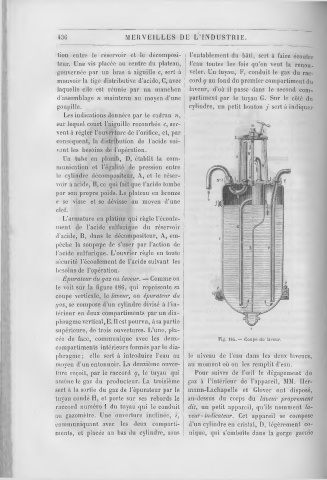

436                   MERVEILLES DE L’INDUSTRIE.                                                                            BOISSONS GAZEUSES.                                 437

                   lion entre le réservoir et le décomposi­   l’entablement du bâti, sert à faire écouler           d’un siège en caoutchouc, d’une table en   de deux contre-poids, L, L, attachés à deux
                   teur. Une vis placée au centre du plateau,   l’eau toutes les fois qu’on veut la renou­          bronze, ii, fixée à demeure au-dessus du cy­  cordes, lesquelles passant sur les deux pou­
                   gouvernée par un bras à aiguille c, sert à   veler. Un tuyau, F, conduit le gaz du rac­          lindre C. Un plateau K, en bronze dou-    lies, T, T, viennent se nouer aux oreillons, s, s,
                   mouvoir la tige distributive d’acide, C, avec   cord q au fond du premier compartiment du        blé d’étain et pourvu d’une
                   laquelle elle est réunie par un manchon   laveur, d’où il passe dans le second com­              gorge, ou emboîtage, garni
                   d’assemblage n maintenu au moyen d’une    partiment par le tuyau G. Sur le côté du               de caoutchouc, lui sert de
                   goupille.                                 cylindre, un petit bouton j sert à indiquer            couvercle. Le plateau et le
                     Les indications données par le cadran n,                                                       cylindre en verre sont fixés
                   sur lequel court l’aiguille recourbée c, ser­                                                    par une tige en bronze M à
                   vent à régler l’ouverture de l’orifice, et, par                                                  deux parties filetées, serrant
                   conséquent, la distribution de l’acide sui­                                                      le plateau K sur la table en
                   vant les besoins de l'opération.                                                                 bronze ii. Une ouverture
                     Un tube en plomb, D, établit la com­                                                           fermée par une vis à poignée
                   munication et l’égalité de pression entre                                                        en bronze L, sert à intro­
                   le cylindre décompositeur, A, et le réser­                                                       duire l’eau.
                   voir à acide, B, ce qui fait que l’acide tombe                                                     Le laveur-indicateur a l’a-
                   par son propre poids. Le plateau en bronze                                                     . vantage de faire constam­
                   e se visse et se dévisse au moyen d’une                                                          ment suivre par l’œil de
                   clef.                                                                                            l’ouvrier, le dégagement du
                     L’armature en platine qui règle l’écoule­                                                      gaz qui se produit dans la
                   ment de l’acide sulfurique du réservoir                                                          boîte à acide, c’est-à-dire
                   d’acide, B, dans le décompositeur, A, em­                                                        dans le producteur.
                   pêche la soupape de s’user par l’action de                                                         Le gazomètre dans lequel
                   l’acide sulfurique. L’ouvrier règle en toute                                                     s'accumule le gaz acide car­
                   sécurité l’écoulement de l’acide suivant les                                                     bonique qui a pris naissance
                   besoins de l’opération.                                                                          dans le producteur et s’est
                     Epurateur du gaz ou laveur. — Comme on                                                         lavé dans épurateur, est
                   le voit sur la figure 186, qui représente sa                                                     une cloche, E, en tôle gal­
                   coupe verticale, le laveur, ou épurateur du                                                      vanisée (fig. 186). La cuve
                   gaz, se compose d’un cylindre divisé à l’in­                                                     F, à fond concave, est égale­
                   térieur en deux compartiments par un dia­                                                        ment en tôle galvanisée. Un
                   phragme vertical, E. Il est pourvu, à sa partie                                                  bouchon à vis en bronze P,
                   supérieure, de trois ouvertures. L’une, pla­                  î»                                 placé au bas, sert à la vider.
                   cée de face, communique avec les deux-              Fig. 185.— Coupe du laveur.                    Un petit bouton r, placé
                   compartiments intérieurs formés par le dia­                                                      au-dessus de la cloche, don­
                   phragme; elle sert à introduire l’eau au   le niveau de l’eau dans les deux laveurs,             ne issue à l’air qu’elle peut
                   moyen d’un entonnoir. La deuxième ouver­  au moment où on les remplit d’eau.                     contenir lorsque le gaz ar­
                   ture reçoit, par le raccord q, le tuyau qui .   Pour suivre de l’œil le dégagement du            rive pour la première fois
                   amène le gaz du producteur. La troisième   gaz à l’intérieur de l’appareil, MM. Her­             dans la cuve pleine d’eau.
                   sert à la sortie du gaz de l’épurateur par le   mann-Lachapelle et Glover ont disposé,             Un bâti fer et fonte, com­
                   tuyau coudé II, et porte sur ses rebords le   au-dessus du corps du laveur proprement            posé de deux montants J, J                    Fig. 1SG. — Gazomèlre.
                   raccord numéro 1 du tuyau qui le conduit   dit, un petit appareil, qu’ils nomment la­            et d’une traverse K, por­
                   au gazomètre. Une ouverture inclinée, i,   veur-indicateur. Cet appareil se compose              tant à ses extrémités les poulies T, T posées   de la cloche E, et lui font équilibre. Les
                   communiquant avec les deux comparti­      d’un cylindre en cristal, D, légèrement co­            sur leurs axes, fixées par les boulons u, u,   montants,y,;, sont fixés sur la cuve par des
                   ments, et placée au bas du cylindre, sous   nique, qui s’emboîte dans la gorge garnie            supporte l’appareil de suspension, composé   boulons.
