BOISSONS GAZEUSES. 435

culaires, EF, placées concentriquement sur Cette disposition permet d’enlever facilement
l’arbre et se coupant à angle droit, mû pai la boîte à acide, de la visiter et de la réparer
une manivelle f, produit le mélange de l’a­ au besoin. Elle est en cuivre rouge poli à
cide avec la craie et aide le prompt déga­ l’extérieur, garnie de plomb à l’intérieur,
gement du gaz. Son arbre en bronze, revêtu et fermée, en haut, par un plateau en bronze
de plomb, fonctionne dans des garnitures de ee qui se visse à demeure dans les rebords su-

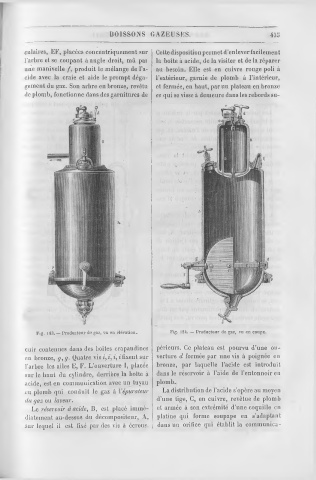

Fig. 183.— Producteur de gaz, vu eu élévation. Fig. 184. — Producteur de gaz, vu en coupe.

cuir contenues dans des boîtes crapaudines périeurs. Ce plateau est pourvu d’une ou­
en bronze, g, g- Quatre vis z, z, z, zfixent sur verture d formée par une vis à poignée en
l’arbre les ailes E, F. L’ouverture I, placée bronze, par laquelle l’acide est introduit
sur le haut du cylindre, derrière la boite à dans le réservoir à l’aide de l’entonnoir en
acide, est en communication avec un tuyau
en plomb qui conduit le gaz à épurateur La distribution de l’acide s’opère au moyen
du gaz ou laveur. d’une tige, C, en cuivre, revêtue de plomb
Le réservoir à acide, B, est placé immé­ et armée à son extrémité d’une coquille en
diatement au-dessus du décompositeur, A, platine qui forme soupape en s’adaptant
sur lequel il est fixé par des vis à écrous. j dans un orifice qui établit la communica-
