340 MERVEILLES DE L’INDUSTRIE

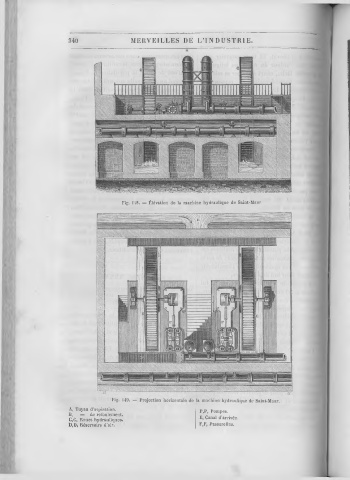

Fig. l'<8. — Élévation de la machine hydraulique de Saint-Maur.
... ~ ' ’j...... ....... - ~ -jj- , - -
.</
Fig. 149. — Projection horizontale de la machine hydraulique de Saint-Maur.
A, Tuyau d’aspiration. P,P, Pompes.
B, — de refoulement.
C, C, Roues hydrauliques. E, Canal d’arrivée.
D, D, Réservoirs d’air. F, F, Passerelles.
