Page 28 - Les trains miniatures

LES SIGNAUX DE RALENTISSEMENT 25
Pour l'aiguille prise en talon, il ne subsiste que le tableau
d'annonce. Ce dernier est fixe dans les deux cas présents.

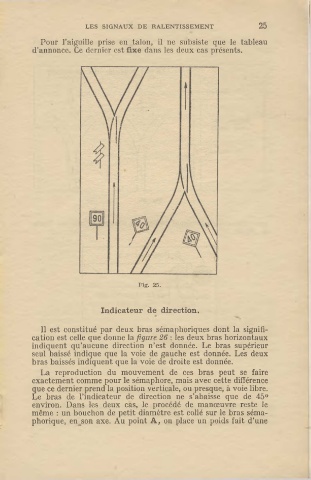

1

Fig. 25.

Indicateur de direction.

Il est constitué par deux bras sémaphoriques dont la signifi-
cation est celle que donne la figure 26: les deux bras horizontaux
indiquent qu'aucune direction n'est donnée. Le bras supérieur
seul baissé indique que la voie de gauche est donnée. Les deux
bras baissés indiquent que la voie de droite est donnée.
La reproduction du mouvement de ces bras peut se faire
exactement comme pour le sémaphore, mais avec cette différence
que ce dernier prend la position verticale, ou presque, à voie libre.
Le bras de l'indicateur de direction ne s'abaisse que de 45°
environ. Dans les deux cas, le procédé de manœuvre reste le
même : un bouchon de petit diamètre est collé sur le bras séma-
phorique, en _son axe. Au point A, on place un poids fait d'une
