Page 30 - Les trains miniatures
P. 30
LA PLAQUE TOURNANTE 27
blanc, de la vitesse limite. Si la ligne est parcourue par des
autorails, un second tableau en forme de demi-cercle indique, à ce
genre de véhicules, la vitesse supérieure qui leur est permise. Au
point où commence le ralentissement, est placé un tableau Z blanc
sur fond noir. Cela signifie que c'est le début de la zone de
ralentissement. A la fin de cette zone, se trouve un dernier
tableau R blanc sur fond noir indiquant la reprise de la vitesse
normale.

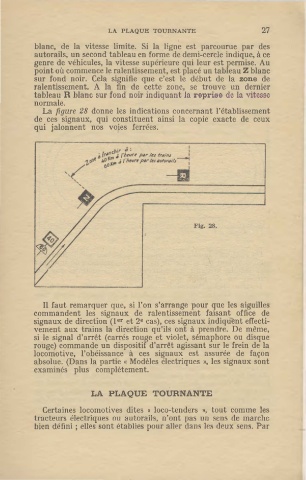

La figure 28 donne les indications concernant l'établissement
de ces signaux, qui constituent ainsi la copie exacte de ceux
qui jalonnent nos voies ferrées.
Fig. 28.
Il faut remarquer que, si l'on s'arrange pour que les aiguilles
commandent les signaux de ralentissement faisant office de
signaux de direction (1er et 2e cas), ces signaux indiquent effecti-
vement aux trains la direction qu'ils ont à prendre. De même,
si le signal d'arrêt (carrés rouge et violet, sémaphore ou disque
rouge) commande un dispositif d'arrêt agissant sur le frein de la
locomotive, l'obéissance à ces signaux est assurée de façon
absolue. (Dans la partie « Modèles électriques n, les signaux sont
examinés plus complètement.
LA PLAQUE TOURNANTE
Certaines locomotives dites cc loco-tenders n, tout comme les
tracteurs électriques ou autorails, n'ont pas un sens de marche
bien défini ; elles sont établies pour aller dans les deux sens. Par
