18 LES MODÈLES NON ÉLECTRIQUES
le système d'arrêt M 1 que si l'aiguille est correctement disposée.
Si, au contraire, elle était faite pour la voie principale, elle
relèverait M 2 , formant arrêt et empêchant locomotive ou
tracteur de passer. Le signal carré violet confirme la position
de l'aiguille. On peut ainsi avoir l'une des deux positions indi-
quées aux figures 15 a et 15 b.
Pour que l'aiguille actionne en même temps le signal carré
violet et la pièce M 2 , il suffit d'avoir recours à un petit système
semblable à ceux des figures 7, 8 et 13.

[., /au dYdnf
du .1lmdphort
t.tf ptinlt tn rougt

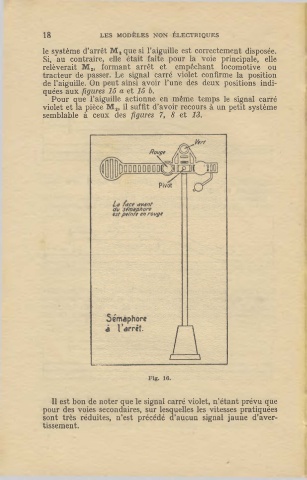

Sémaphore
• l'drrit.

Fig. 16.

Il est bon de noter que le signal carré violet, n'étant prévu que
pour des voies secondaires, sur lesquelles les vitesses pratiquées
sont très réduites, n'est précédé d'aucun signal jaune d'aver-
tissement.
