572 MERVEILLES DE L’LNDUST RI E.

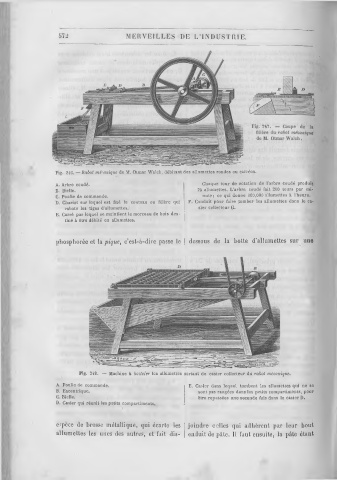

Fig. 24G. — Rabot mécanique de M. Olmar Walch, débitant des allumettes rondes ou carrées.
A. Arbre coudé. Chaque tour de rotation de l’arbre coudé produit
B. Bielle. 25 allumettes. L’arbre coudé fait 200 tours par mi­
C. Poulie de commande. nute ; ce qui donne 300,000 allumettes à l’heure.
D. Chariot sur lequel est fixé le couteau ou filière qui F. Conduit pour faire tomber les allumettes dans le ca­
rabote les tiges d’allumettes. sier collecteur G.
E. Carré par lequel se maintient le morceau de bois des •
tiné à être débité en allumettes.

phosphorée et la pique, c’est-à-dire passe le | dessous de la botte d’allumettes sur une

Fig. 248. — Machine à bolteler les allumettes sortant du casier collecteur du rabot mécanique.
A. Poulie de commande. E. Casier dans lequel tombent les allumettes qui ne se
B. Excentrique. sont pas rangées dans les petits compartiments, pour
C. Bielle. être repassées une seconde fois dans le casier D.
D. Casier qui réunit les petits compartiments.

espèce de brosse métallique, qui écarte les joindre celles qui adhèrent par leur bout
allumettes les unes des autres, et fait dis­ enduit de pâle. Il faut ensuite, la pâte étant
