1'1Arsox BREG-U El~ - P ARrs, l)ouAr. J)~:vr LLE- LEs-Rou EN 2.:-i
La position de la boîte de bornes sur le moteur permet le
dé,·eloppement normal des câbles armés en cas de manœuvre du
moteur sur des rails tendeurs.
Dans le cas du couplage étoile ou triangle, les bornes sont
tto,/e

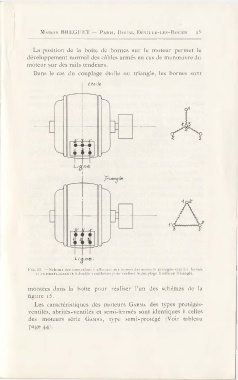

F IG. 15. - S chéma des connexions il etTccluer aux bornes Jes moteurs protégés-ventiles fermés
et ,\ N TID É FLAGRA ~TS ~1 double Ycntilation rour réaliser le couplage Etoile ou T riangle.
montées dans la boîte pour réaliser l'un des schémas de la
figure r 5.
Les caractéristiques des moteurs G.HIMA des types proteges-
ventilés, abrités-ventilés et semi-fermés sont identiques ri celles
des moteurs série GA)IMA, type semi-protégé (Voir tableau
page 44).
