MERVEILLES DE L’INDUSTRIE.

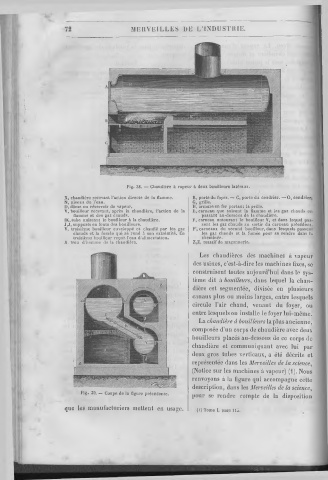

Fig. 38. — Chaudière à vapeur à deux bouilleurs latéraux.
X, chaudière recevant l’action directe de la flamme. B, porte du foyer. — C, porte du cendrier. —O, cendrier.
N, niveau de l’eau. G, grille.
D, dôme ou réservoir de vapeur, H, armure en fer portant la grille.
V, bouilleur recevant, après la chaudière, l’action de la E, carneau que suivent la flamme et les gaz chauds en
flamme et des gaz chauds. passant au-dessous de la chaudière.
IK,tube unissant le bouilleur à la chaudière. F, carneau entourant le bouilleur V, et dans lequel pas­
J, J, supports en fonte des bouilleurs. sent les gaz chauds au sortir du carneau précédent.
V, troisième bouilleur enveloppé et chauffé par les gaz F', carneaux du second bouilleur, dans lesquels passent
chauds et la fumée qui se rend à son extrémité. Ce les gaz chauds et la fumée pour se rendre dans la
troisième bouilleur reçoit l'eau d’alimentation. cheminée.
A, trou d’homme de la chaudière. Z,Z, massif de maçonnerie.
Les chaudières des machines à vapeur
des usines, c’est-à-dire les machines fixes, se
construisent toutes aujourd’hui dans le sys­
tème dit à bouilleurs, dans lequel la chau­
dière est segmentée, divisée en plusieurs
canaux plus ou moins larges, entre lesquels
circule l’air chaud, venant du foyer, ou
entre lesquels on installe le foyer lui-même.
La chaudière à bouilleurs la plus ancienne,
composée d’un corps de chaudière avec deux
houilleurs placés au-dessous de ce corps de
chaudière et communiquant avec lui par
deux gros tubes verticaux, a été décrite et
représentée dans les Merveilles de la science,
(Notice sur les machines à vapeur) (l).Nous
renvoyons à la figure qui accompagne cette
description, dans les Merveilles de la science,
Fig. 39. — Coupe de la figure précédente.
pour se rendre compte de la disposition
que les manufacturiers mettent en usage. (I) Tome I, page 115.
