LE BLANCHIMENT. 489

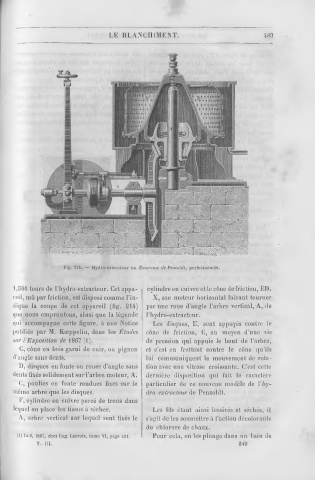

Fig. 214. — Hydro-extracteur ou Essoreuse de Penzoldt, perfectionnée.

1,500 tours de l’hydro-extracteur. Cet appa­ cylindre en cuivre et le cône de friction, ED.
reil, mû par friction, est disposé comme l’in­ X, axe moteur horizontal faisant tourner
dique la coupe de cet appareil (fig. 214) par une roue d’angle l’arbre vertical, A, de
que nous empruntons, ainsi que la légende l’hydro-extracteur.
qui accompagne cette figure, à une Notice Les disques, E, sont appuyés contre le
publiée par M. Kœppelin, dans les Etudes cône de friction, C, au moyen d’une vis
sur l'Exposition de 1867 (1). de pression qui appuie le bout de l’arbre,
C, cône en bois garni de cuir, ou pignon et c’est en frottant contre le cône qu’ils
d’angle sans dents. lui communiquent le mouvement de rota­
D, disques en fonte ou roues d’angle sans tion avec une vitesse croissante. C’est cette
dents fixés solidement sur l’arbre moteur, A. dernière disposition qui fait le caractère
C, poulies en fonte rendues fixes sur le particulier de ce nouveau modèle de Vhy-
même arbre que les disques. dro-extracteur de Penzoldt.
F, cylindre en cuivre percé de trous dans
lequel on place les tissus à sécher. Les fils étant ainsi lessivés.et séchés, il
A, arbre vertical sur lequel sont fixés le s’agit de les soumettre à l’action décolorante
du chlorure de chaux.
(1) ln-8, 1867, chez Eug. Lacroix, tome VI, page 421. Pour cela, on les plonge dans un bain de
