278 MERVEILLES DE L’INDUSTRIE

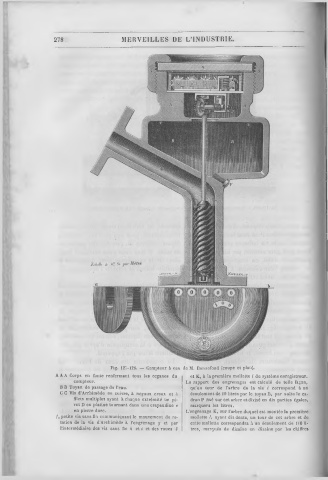

Fig. 127-128. — Compteur à eau de M. Bonnefond (coupe et plan).
A A A Corps en fonte renfermant tous les organes du et K, à la première mollette l du système enregistreur.
compteur. Le rapport des engrenages est calculé de telle façon,
B B Tuyau de passage de l’eau. qu'un tour de l'arbre de la vis i correspond à un
C C Vis d’Archimède en cuivre, à noyaux creux et à écoulement de 10 litres par le tuyau B, par suite le ca­
filets multiples ayant à chaque extrémité un pi­ dran P fixé sur cet arbre et divisé en dix parties égales,
vot D en platine tournant dans une crapaudine e marquera les litres.
en pierre dure. L'engrenage K, sur l’arbre duquel est montée la première
/, petite vis sans fin communiquant le mouvement de ro­ mollette /, ayant dix dents, un tour de cet arbre et de
tation de la vis d’Archimède à l’engrenage g et par cette mollette correspondra à un écoulement de KO li­
l’intermédiaire des vis sans fin h et ï et des roues J tres, marqués de dizaine en dizaine par les chiffres
