INDUSTRIE DE L’EAU. 273

nairement au fond des réservoirs, ainsi que
les tuyaux de vidange qui sont nécessaires
pour évacuer l’eau et nettoyer les bassins.
S’il s’agit de petits tuyaux, on les ouvre par
des robinets placés à l’extérieur. Mais dès
que les conduites ont un diamètre un peu
considérable, les robinets ordinaires ne sont
plus admissibles. On garnit alors l’ouverture
évasée de chaque tuyau d’une soupape de
fond que l’on manœuvre de la surface supé­
rieure du réservoir, à l’aide d’une tige verti­
cale en fer fixée sur la tête de la vis qui sou­
lève le clapet.

Fig.
L’eau étant amenée dans les réservoirs, il
ne reste plus qu’à la distribuer dans la ville
par les tuyaux.
Les tuyaux qui servent à la distribution de
l’eau sont de différentes espèces. Ceux de
fonte sont les plus employés. Nous repré­
sentons (fig. 119) le type des tuyaux de fonte

i

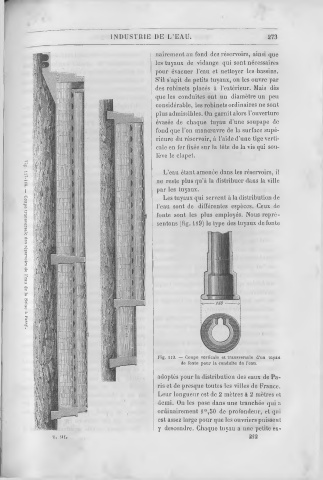

117-118. — Coupe transversale des réservoirs de l’eau de la Seine à Passy.

Fig. 119. — Coupe verticale et transversale d’un tuyau
de fonte pour la conduite de l’eau.
adoptés pour la distribution des eaux de Pa­
ris et de presque toutes les villes de France.
Leur longueur est de 2 mètres à 2 mètres et
demi. On les pose dans une tranchée qui a
ordinairement 1 m,50 de profondeur, et qui
est assez large pour que les ouvriers puissent
y descendre. Chaque tuyau a une petite ex-
T. III. 222
