INDUSTRIE DE L’EAU. 275

l'intérieur, ont été proposés, mais paraissent ce que l’on appelle un robinet sous bouche
peu sûrs. On peut en dire autant des à clef.
tuyaux en papier bitmuiné, qui sont à très- Pour ouvrir et fermer les grosses con­
bas prix, mais qui ne méritent pas grande duites, on se sert d’un appareil de fermeture
confiance. plus solide, c’est le robinet-vanne (fig. 122),

Des robinets doivent être placés à l’ori­
gine de tous les branchements, pour arrêter
à volonté l’écoulement de l’eau, en cas d’ac­
cidents arrivés à ces branchements. Ces ro­
binets sont de la grosseur de la conduite sur
laquelle ils sont posés. Les petits tuyaux qui
ne dépassent pas 6 centimètres de diamètre

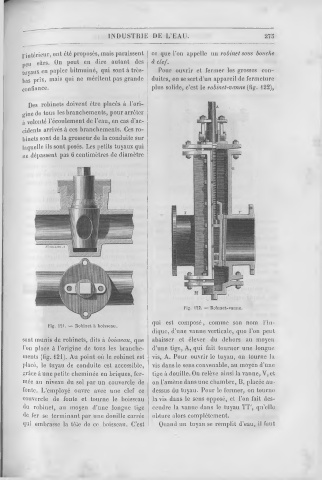

Fig. 122. — Robinet-vanne.
qui est composé, comme son nom l’in­
Fig. 121. — Robinet à boisseau.
dique, d’une vanne verticale, que l’on peut
sont munis de robinets, dits à boisseau, que abaisser et élever du dehors au moyen
l’on place à l’origine de tous les branche­ d'une tige, A, qui fait tourner une longue
ments (fig. 121). Au point où le robinet est vis, A. Pour ouvrir le tuyau, on tourne la
placé, le tuyau de conduite est accessible, vis dans le sens convenable, au moyen d’une
grâce à une petite cheminée en briques, fer­ tige à douille. On relève ainsi la vanne, V, et
mée au niveau du sol par un couvercle de on l’amène dans une chambre, B, placée au-
fonte. L’employé ouvre avec une clef ce dessus du tuyau. Pour le fermer, on tourne
couvercle de fonte et tourne le boisseau la vis dans le sens opposé, et l’on fait des­
du robinet, au moyen d’une longue tige cendre la vanne dans le tuyau TT', qu’elle
de fer se terminant par une douille carrée obture alors complètement.
qui embrasse la tête de ce boisseau. C'est Quand un tuyau se remplit d’eau, il faut
