Page 8 - Mobylette Type LT1 2 125cm3
P. 8
MOTOBECANE DOCUMENTATION N° 513

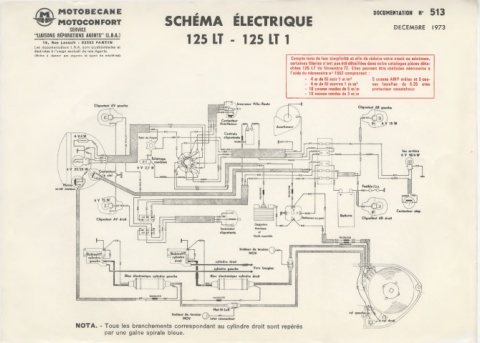

MOTO CO N FORT SCHÉMA ÉLECTRIQUE
DECEMBRE I973
SERVICE
“LIAISONS RÉPARATIONS AGENTS” TL.R.AJ
16, Rue Lesault - 93502 PANTIN 125 LT - 125 LT 1
Les documentations L.R.A. sont confidentielles et
destinées à l'usage exclusif de nos Agents.
(Notes à classer par organes et types de machines)
Compte tenu de leur simplicité et afin de réduire votre stock au minimum,
certaines fiieries n'ont pas été détaillées dans notre catalogue pièces déta
chées 125 LT de Novembre 72. Elles peuvent être réalisées néanmoins à
l'aide du nécessaire n° 1552 comprenant :
• 4 m de fil noir 1 m/m2 5 cosses AMP mâles et 5 cos
- 4 m de fil marron 1 m/m2 ses femelles de 6,35 avec
- 10 cosses rondes de 5 m/m protecteur caoutchouc
- 10 cosses rondes de 3 m/m
par une gaine spirale bleue.
