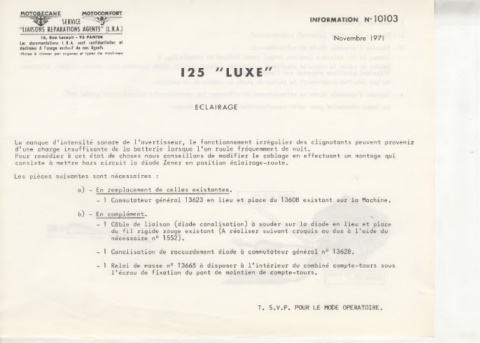

Page 5 - Mobylette Type LT1 2 125cm3

MOTOBECANE MOTOCONFORT
SERVICE^^^^ INFORMATION N° 10103
"LIAISONS REPARATIONS AGENTS" (L.R.A.)
16, Ru» lesaul* - 93 PANTIN Novembre 1971
Les documentations L. R. A. sont confidentielles et
destinées à l'usage exclusif de nos Agents.
(Notât à classer par organes at typos de machines)

125 "LUXE"

ECLAIRAGE

Le manque d'intensité sonore de l'avertisseur, le fonctionnement irrégulier des clignotants peuvent proveni
d'une charge insuffisante de la batterie lorsque l'on roule fréquemment de nuit.
Pour remédier à cet état de choses nous conseillons de modifier le cablage en effectuant un montage qui
consiste à mettre hors circuit la diode Zener en position éclairage-route.

Les pièces suivantes sont nécessaires :

a) - En remplacement de celles existantes.
- 1 Commutateur général 13623 en lieu et place du 13608 existant sur la Machine.

b) - En complément.
- 1 Câble de liaison (diode canalisation) à souder sur la diode en lieu et place
du fil rigide rouge existant (A réaliser suivant croquis au dos à l'aide du
nécessaire n° 1552).

- 1 Canalisation de raccordement diode à commutateur général n° 13628.

- 1 Relai de masse n° 13665 à disposer à l'intérieur du combiné compte-tours sous
l'écrou de fixation du pont de maintien de compte-tours.

T. S.V.P. POUR LE MODE OPERATOIRE.
