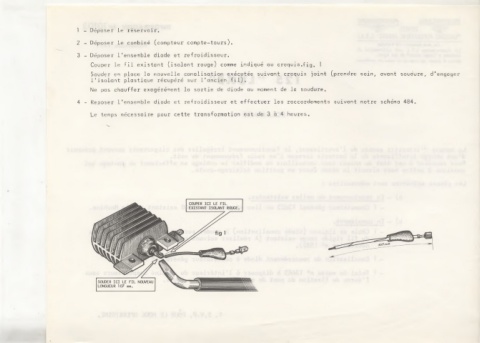

Page 6 - Mobylette Type LT1 2 125cm3

1 - Déposer le réservoir.

2 - Déposer le combiné (compteur compte-tours).

3 - Déposer l'ensemble diode et refroidisseur.
Couper le fil existant (isolant rouge) comme indiqué au croquis.fig. 1
Souder en place la nouvelle canalisation exécutée suivant croquis joint (prendre soin, avant soudure, d’engager
l'isolant plastique récupéré sur l'ancien fil).
Ne pas chauffer exagérément la sortie de diode au moment de la soudure.

4 - Reposer l'ensemble diode et refroidisseur et effectuer les raccordements suivant notre schéma 484.
Le temps nécessaire pour cette transformation est de 3 à 4 heures.
