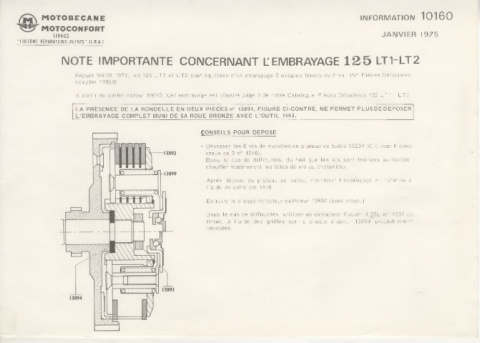

Page 12 - Mobylette Type LT1 2 125cm3
P. 12
MOTOBECANE INFORMATION 10160
MOTOCONFORT
SERVICE JANVIER 1975
“LIAISONS RÉPARATIONS AGENTS” [LR.fi.]
NOTE IMPORTANTE CONCERNANT EEMBRAYAGE 125 LT1LT2
Depuis MARS 1974, les 125 LT1 et LT2 sont équipées d'un embrayage 5 disques férodo de 3 mm. (N° Pièces Détachées
complet 13889).
A partir du carter moteur 15010. Cet embrayage est illustré page 3 de notre Catalogue Pièces Détachées 125 LT1 - LT2.
LA PRESENCE DE LA RONDELLE EN DEUX PIECES n° 13894, FIGURE CI-CONTRE, NE PERMET PLUS DE DEPOSER
L'EMBRAYAGE COMPLET MUNI DE SA ROUE BRONZE AVEC L'OUTIL 1553.
CONSEILS POUR DEPOSE
- Dévisser les 6 vis de maintien de plateau de butée 35230 (Clé pour 6 pans
creux de 3 n° 1546).
Dans le cas de difficultés, du fait que les vis sont freinées au loctite,
chauffer modérément les têtes de vis au chalumeau.
Après dépose du plateau de butée, maintenir l'embrayage en rotation à
l'aide de notre clé 1816.
Extraire le disque récepteur extérieur 13892 (avec moyeu).
Dans le cas de difficultés, utiliser un extracteur Facom U 35L n° 1837 en
tirant, à l'aide des griffes sur la plaque d'appui 13899 préalablement
remontée.
