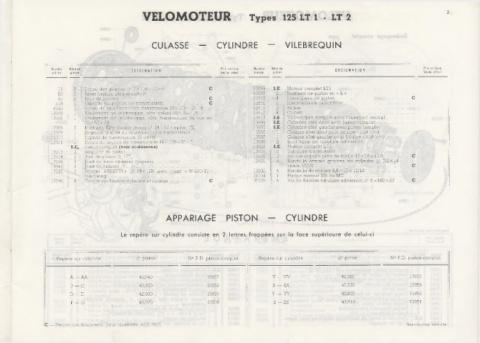

Page 17 - Mobylette Type LT1 2 125cm3

2
VELOMOTEUR Types 125 LT 1 - LT 2

CULASSE - CYLINDRE - VILEBREQUIN

Numéro Nbre de DESIGNATION Prix unitaire Numéro Nbre de DESIGNATION Prix unitaire
pièces pièces Vente détail pièces pièces Vente détail

11 8 Ecrou des goujons 0 7x100x10x6 ............................ C 13799 S.E. Moteur complet LT1 ..............................................................
53 2 Rivet fixation plaque moteur ............................................... 13807 2 Segment de piston en « L »...................................................
59 2 Joint de bougie ................................................................ C 13808 4 Frein d'axe de piston....................................................... C
224 1 Clavette du pignon de transmission.............................. C 13810 2 Intermédiaire caoutchouc.......................................................
8030 1 Ecrou de roulement côté transmission 20 x 100x29x5 . . . 13811 2 Bague .......................................................................................
13005 1 Roulement de vilebrequin côté volant 20x52x15......... 13812 4 Collier .....................................................................................
13006 1 Roulement de vilebrequin côté transmission (à gorge) 13813 S.E. Vilebrequin complet avec roulement central.....................
20x52x15 ............................................................................. 13884 S.E. Cylindre côté droit avec piston complet............................
13008 2 Joint anti-fuite double lèvres 0 24 x 52 - épais. 7™(j ......... 13885 S.E. Cylindre côté gauche avec piston complet........................
13009 1 Segment d’arrêt du roulement côté transmission............... 13886 1 Culasse côté droit pour bougie culot long..........................
13010 1 Pignon de transmission 27 dents ......................................... 13887 1 Culasse côté gauche pour bougie culot long.....................
13011 1 Ecrou du pignon de transmission 14 x 100 x 22 x 7 ........... 13888 2 Joint fibre de tubulure admission......................................
S.E Piston complet (voir ci-dessous) .............................................. 13902 S.E. Moteur complet LT2 ..............................................................
13013 2 Segment de piston ................................................................ 13906 2 Tubulure d’admission ..........................................................
13014 2 Axe de piston 0 13^ .......................................................... 15855 2 Douille aiguille pied de bielle 13 x 16 x 13,8................. C
13038 2 Joint de base cylindre (papier) ........................................... 18921 8 Rondelle contact goujons de cylindre 0 7,2x14...........
13041 2 Joint de culasse ...................................................................... épais. 10/10........................................................................ C
13522 2 Bougie «BOSCH» 0 14x125 avec joint «W-260-T2- 19092 4 Rondelle de contact 6,5x10x12/10 ....................................
culot long ............................................................................... 21294 1 Plaque moteur MB ou MC .....................................................
13796 8 Goujon de fixation cylindre et culasse.......................... C 35228 4 Vis de fixation tubulure admission 0 6 x 100 x 22 ........ C

APPARIAGE PISTON - CYLINDRE

Le repère sur cylindre consiste en 2 lettres frappées sur la face supérieure de celui-ci

Repère sur cylindre 0 piston N° P.D. piston complet Repère sur cylindre 0 piston N° P.D. piston complet

A —AA 42,940 13857 V —W 42,900 13853
B —C 42,950 13858 X —XX 42,930 13856
D —E 42,960 13859 Y — YY 42,920 13855
F —G 42,970 13806 Z —ZZ 42,910 13854

C = Pièces conditionnées. Pour quantités voir tarif. Reproduction interdite
