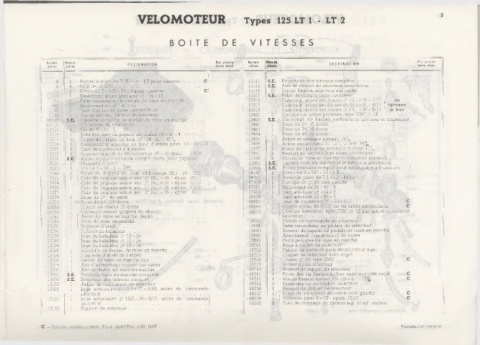

Page 21 - Mobylette Type LT1 2 125cm3

VELOMOTEUR Types 125 LT 1 - LT 2

BOITE DE VITESSES

Numéro Nbre de DESIGNATION Prix unitaire Numéro DESIGNATION Prix unitaire
pièces pièces Vente détail pièces Vente détail

4 1 Rondelle plate de 7,25 X 14 x 1,5 pour clavette............. C 13111 S.E. Fourchette des vitesses complète ........................................
5 4 Bille de 0 3,96 ........................................................................ 13113 S.E. Axe de cliquet de sélecteur avec écrou............................
11 1 Ecrou de 7 x 100 x 10 x 6 pour clavette.......................... C 13114 2 Vis de fixation sélecteur sur carter ....................................
26 1 Roulement arbre primaire 15x35x11................................ 13127 S.E. Prise de compte-tours complète...........................................
69 1 Patin caoutchouc de pédale de mise en marche ............... 13316 Cale régi, arbre sec./roues 0 25,1 x31 X3/10 1 non
851 1 Roulement de 25 x 47 x 12 ..................................................... 13317 Cale régi, arbre sec./roues 0 25,1x31x4/10 > représentées
1090 1 Joint d’appui de prise compte-tours.................................... 13318 Cale régi, arbre sec./roues 0 25,1 x31 X5/10 ) au dessin
1099 1 Vis de serrage pédale de sélecteur.................................... 13420 1 Circlips sur arbre primaire, type 2000 0 15 .....................
10133 S.E Clavette complète de pédale de mise en marche............. 13463 S.E. Vis compl. de l'arbre enclencheur a/écrou et roulement
13016 1 Couvercle de roulement....................................................... 13482 1 Roue de 2 e, 35 dents ............................................................
13017 4 Vis de 5 x 80 - L = 12 ........................................................... 13483 1 Roue de 3e, 31 dents ............................................................
13018 1 Joint anti-fuite du pignon de chaîne 28 x 35 X 4 ................... 13484 1 Roue de 4e, 29 dents ............................................................
13019 1 Bague de l'arbre de kick 18x24 - L = 48^...................... 13485 1 Arbre secondaire alésage 18^...........................................
13024 1 Roulement à aiguilles en bout d’arbre prim. 12x20x13 13486 1 Arbre enclencheur fil. 12^ 0 ext. 18“/ ............................
13025 1 Cale de roulement à aiguilles ............................................. 13487 1 Doigt de l'arbre enclencheur filetage 12J^........................
13027 1 Segment d’arrêt du roulement 0 35x30 épais. = 15/10 .. 13541 4 Ressort de verrouillage arbre secondaire ........................
13028 S.E. Arbre de commande de compte-tours (avec pignons) ... 13848 1 Moyeu se mise en marche et baladeur appariés...............
13029 1 Plaquette d'arrêt .................................................................... 13882 S.E. Carters moteurs supérieur et inférieur assemblés ...........
13030 1 Vis de 5x80 - L = 15^ ....................................................... 13895 S.E. Arbre primaire complet pour embrayage à 5 disques ...
13048 1 Rondelle d'appui de roue embrayage 15,1x24x9/10... 14147 1 Ecrou de 8 x 100 X 13 x 6,5....................................................
13073 1 Cale de réglage arbre sec. 0 25,1x39 - épais. 15/10... 14957 1 Rondelle plate de 7,5 X 12 x 10/10 .......................................
13074 Cale de réglage arbre sec. 0 25,1x39 - épais. 12/10... 17909 1 Circlips de 0 20 côté gauche .............................................
13075 Cale de réglage arbre sec. 0 25,1x39 - épais. 10/10. . . 17911 1 Roulement de 25 x 47 x 8 ......................................................
13077 Cale de réglage arbre sec. 0 25,1x39 - épais. 8/10.. . 17914 1 Joint anti-fuite 18x24x3........................................................
13079 1 Roue de 1er, 40 dents............................................................ 18635 1 Joint anti-fuite 12x19x3........................................................
13083 1 Roue de 5e, 28 dents............................................................ 18653 1 Joue de roulement 25x39x8/10 .................................... C
13085 1 Pignon de chaîne 15 dents ................................................... 18666 1 Contre-écrou de 8/100 de vis arbre enclencheur .... C
13086 1 Cache-poussière (pignon de chaîne) .................................. 18679 1 Circlips extérieur, type 2000 0 12 sur arbre commande
13087 1 Arbre de mise en marche (kick) ....................................... sélecteur.................................................................................
13089 1 Roue de mise en marche....................................................... 18680 1 Pédale de commande de sélecteur......................................
13090 1 Segment d'arrêt...................................................................... 18681 1 Patin caoutchouc de pédale de sélecteur ..........................
13091 1 Ressort du baladeur.............................................................. 18690 1 Ressort de rappel de pédale de mise en marche.............
13092 Joue du baladeur 0 12 X 26 ................................................. 18692 1 Amortisseur (caoutchouc) de butée ....................................
13093 Joue du baladeur 0 12 X 26 ................................................. 18693 1 Protège-butée de mise en marche.......................................
13094 Joue du baladeur 0 12x26 ................................................. 18701 1 Roue à rpchet de sélecteur...................................................
13095 1 Rondelle de moyeu de mise en marche ............................ 18702 1 Plaque de porte cliquets de sélecteur nue........................
13096 1 Plaquette d'arrêt de l'arbre................................................... 18703 1 Cliquet de sélecteur avec ergot .........................................
13097 1 Pédale de mise en marche nue ........................................... 18708 1 Truarc 0 20, type 2300 ................................................... C
13098 1 Axe d'accrochage ressort sur carter .................................. 18709 1 Boîtier nu du sélecteur ........................................................
13099 1 Axe de butée de mise en marche........................................ 18710 1 Ressort de rappel du sélecteur ...........................................
13100 S.E. Butée de mise en marche complète .................................... 18711 1 Frein des vis fixation boîtier sélecteur côté droit....... C
13106 S.E. Sélecteur des vitesses complet ........................................... 18712 1 Vis de fixation boîtier 7 x 125 - L = 15J/....................... C
13107 1 Arbre de commande de sélecteur........................................ 18713 2 Frein des vis de fixation sélecteur........................................
13108 1 Joue intérieure 0 12,2x17x8/10, arbre de commande 18736 1 Ressort de cliquet de sélecteur...........................................
sélecteur ................................................................................. 18737 1 Frein de vis boîtier sélecteur côté gauche ......................C
13109 1 Joue extérieure 0 12,2x24x8/10, arbre de commande 18738 1 Rondelle plate 8x 16 - épais. 16/10................................ C
sélecteur ................................................................................. 20205 8 Pied de centrage de carters sup. et inf. moteur...............
13110 1 Support de sélecteur..............................................................

C = Pièces conditionnées. Pour quantités voir tarif. Reproduction interdite
