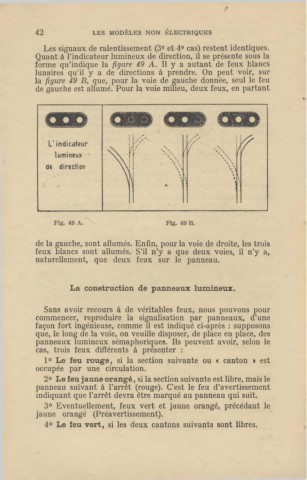

42 LES MODÈLES NON ÉLECTRIQUES

Les signaux de ralentissement (3 et 4 cas) restent identiques.
6
6
Quant à l'indicateur lumineux de direction, il se présente sous la
forme qu'indique la figure 49 A. Il y a autant de feux blancs
lunaires qu'il y a de directions à prendre. On peut voir, sur
la figure 49 B, que, pour la voie de gauche donnée, seul le feu
de gauche est allumé. Pour la voie milieu, deux feux, en partant

Cil ► aa ·a:a Cil»

. :
L'indicateur
lumineux
<le direction

Fig. 40 A. Fig. 49 B.

de la gauche, sont allumés. Enfin, pourla voie de droite, les trois
feux blancs sont allumés. S'il n'y a que deux voies, il n'y a,
naturellement, que deux feux sur le panneau.

La construction de panneaux lumineux.

Sans avoir recours à de véritables feux, nous pouvons pour
commencer, reproduire la signalisation par panneaux, d'une
façon fort ingénieuse, comme Il est indiqué ci-après : supposons
que, le long de la voie, on veuille disposer, de place en place, des
panneaux lumineux sémaphoriques. Ils peuvent avoir, selon le
cas, trois feux différents à présenter :
1 ° Le feu rouge, si la section suivante ou « canton • est
occupée par une circulation.
2° Le feu jaune orangé, si la section suivante est libre, mais le
panneau suivant à l'arrêt (rouge). C'est le feu d'avertissement
indiquant que l'arrêt devra être marqué au panneau qui suit.
3° Eventuellement, feux vert et jaune orangé, précédant le
jaune orangé (Préavertissement).
4° Le feu vert, si les deux cantons suivants sont libres.
