LE SOUFRE ET L’ACIDE SULFURIQUE                              729

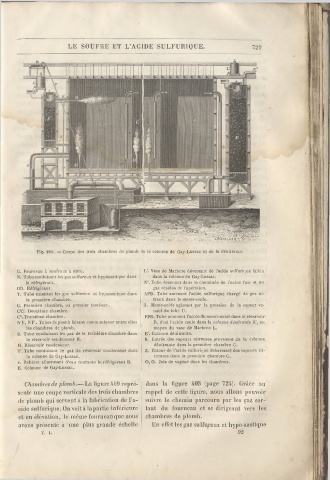

             Fig. 409. — Coupe des trois chambres de plomb de la colonne de Gay-Lussac et de la dénitrante.


       G. Fourneau à soufre et à nitre.          L'. Vase de Mariette déversant do l’acide sulfurique faiblo
       N. Tube conduisant les gaz sulfureux et liypoazotique dans   dans la colonne de Gay-Lussac.
          le réfrigérant.                        N". Tube évacuant dans la cheminée de l’usine l’air et les
       DD. Réfrigérant.                             gaz résidus de l’opération.
       T. Tube amenant les gaz sulfureux et liypoazotique dans   APD. Tube amenant l’acide sulfurique chargé de gaz ni­
          la première chambre.                      treux dans le monte-acide.
       C. Première chambre, ou premier tambour.  I. Monte-acide agissant par la pression de la vapeur ve­
       C'C'. Deuxième chambre.                      nant du tube ü.
       C".Troisième chambre.                     PPR. Tube amenant l’acide du monte-acide dans le réservoir
       N'F, KF'. Tubes de plomb faisant communiquer entre elles   R, d’où l’acide coule dans la colonne dénitrante E', au
          les chambres de plomb.                    moyen du vase dé Mariette L.
       S. Tube conduisant les gaz de la troisième chambre dans   E'. Colonne dénitrante.
          le réservoir condenseur H.             K. Entrée des vapeurs nitreuses provenant de la colonne
       H. Réservoir condenseur.                     dénitrante dans la première chambre C.
       T'. Tube conduisant le gaz du réservoir condenseur dans   Z. Retour de l’acide sulfurique débarrassé des vapeurs ni­
          la colonne de Gay-Lussac.                 treuses dans la première chambre C.
       r. Robinet alimentant d’eau courante le réfrigérant D.  O, O. Jets de vapeur dans les chambres.
       E. Colonne de Gay-Lussac.

         Chambres de plomb.— La figure 409 repré­  dans la figure 40a (page 724). Grâce au
       sente une coupe verticale des trois chambres   rappel de cette figure, nous allons pouvoir
       de plomb qui servent à la fabrication de l’a­  suivre le chemin parcouru par les gaz sor­
       cide sulfurique. On voit à la partie inférieure   tant du fourneau et se dirigeant vers les
       et en élévation, le môme fourneau que nous   chambres de plomb.
       avons présenté à une plus grande échelle     En effet les gaz sulfureux et hypo-azotique
