LA TOURELLE

" GALEAZZI "

PERMET L'OBSERVATION

SOUS-MARINE JUSQU'A 300 m.

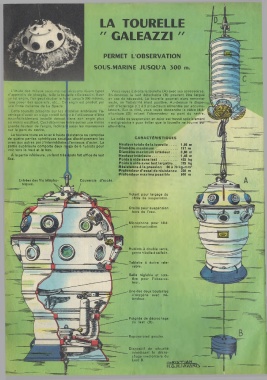

L’étude des milieux sous-marins lécessite divers types Vous voyez à droite la tourelle (A) avec ses accessoires.
d’appareils de plongée, telle la toi elle «Galeazzi ». Avec En-dessous le lest détachable (B) pouvant être largué
un tel engin, l’on peut étudier le fc d jusqu’à 300 mètres, en cas de nécessité. La tourelle pourrait alors remonter
faire poser des appareils, etc... Cr engin est produit par seule, sa flottabilité étant positive. Au-dessus le di
une firme italienne de La Spezia. sitif d’éclairage (C) à 3 projecteurs alimentés par accumu
Cette tourelle présente sur les odèies antérieurs l’a- lateurs. Sur le côté, vous voyez descendre le câble télé
vantage d’avoir un siège rotatif évit it à l’utilisateur d’être phonique (D) reliant l’observateur au pont du navire.
inconfortablement installé debout fans son engin plus Le cable de suspension en acier est tressé spécialement
ou moins oscillant. Ceci détermine ntre autres une moins « antigiratoire » pour éviter que la tourelle ne tourne sot
grande hauteur de l’engin, facilitar aussi les manœuvres elle-même.
sur le pont du navire.
La tourelle toute en acier à haute ésistance se compose
de quatre parties sphériques soudées électriquement les CARACTÉRISTIQUES
unes aux autres par d’intermédiaire i’anneaux d’acier. La
partie supérieure comporte deux rangs de 6 hublots pour Hauteur totale de la tourelle....... 1,98 m
Diamètre.maximum..................... 117 m
voir vers le haut et le bas.
Diamètre maximum intérieur .... 0,80 m
A la partie inférieure, un fond trè pais fait office de lest Hauteur intérieure......................... 1,48 m
fixe. Poids à vide sans lest .................. 425 kg
Poids à vide avec lest largable ... 725 kg
Résistance à la pression. 60 à 70 kg-mm2
Profondeur d’essai de résistance. 350 m
Profondeur maxima possible .... 600 m
Entrées des fils télépho­ Couvercle d’accès.
niques.

Volant pour largage du
câble de suspension.
Oreille pour suspension
hors de l’eau.

Microphone pour télé­
communication.

Hublots à double verre,
genre « boite à calfat ».

Tablette à écrire rele-
vable.
Selle réglable et rota­
tive pour l’observa­
teur.
Une des deux bouteilles
d’oxygène avec dé­
tendeur.

Poignée de décrochage
du lest (B).

Repose-pied gauche.

Dispositif de sécurité
interdisant le décro­
chage involontaire du
Lest B.
