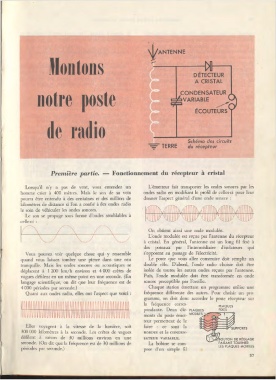

Première partie. — Fonctionnement du récepteur à cristal

Lorsqu’il n’y a pas de vent, vous entendez un L’émetteur fait transporter les ondes sonores par les
homme crier à 400 mètres. Mais le son de sa voix ondes radio en modifiant le profil de celles-ci pour leur
pourra être entendu à des centaines et des milliers de donner l’aspect général d’une onde sonore :
kilomètres de distance si l’on a confié à des ondes radio
<0 Jl w îf'
le soin de véhiculer les ondes sonores. ni V 'fl I1
Le son se propage sous forme d’ondes semblables à B 1 '
celle-ci : ji- xy. - JL -J JL P

On obtient ainsi une onde modulée.
L’onde modulée est reçue par l’antenne du récepteur
à cristal. En général, l’antenne est un long fil fixé à
des poteaux par l’intermédiaire d’isolateurs qui
Vous pouvez voir quelque chose qui y ressemble s’opposent au passage de l’électricité.
quand vous laissez tomber une pierre dans une eau Le poste que vous allez construire doit remplir un
tranquille. Mais les ondes sonores ou acoustiques se double rôle. D’abord, l’onde radio choisie doit être
déplacent à 1 200 km/h environ et 4 000 crêtes de isolée de toutes les autres ondes reçues par l’antenne.
vagues défilent en un même point en une seconde. (En Puis, l’onde modulée doit être transformée en onde
langage scientifique, on dit que leur fréquence est de sonore perceptible par l’oreille.
4 000 périodes par seconde.) Chaque station émettant un programme utilise une
Quant aux ondes radio, elles ont l’aspect que voici : fréquence différente des autres. Pour choisir un pro­
gramme, on doit donc accorder le poste récepteur sur
HAflnnnflnnnn IIIHIIIW la fréquence corres- plaques
■ MH pondante. Deux élé- plaques fixes
imllimmi uvUUuUuvul ments du poste émet- MOBILES^^
teur permettent de le
Elles voyagent à la vitesse de la lumière, soit faire : ce sont la
SUPPORTS
300 000 kilomètres à la seconde. Les crêtes de vagues BOBINE et le CONDEN­
défilent à raison de 30 millions environ en une SATEUR VARIABLE. BOUTON DE RÉGLAGE
seconde. (On dit que la fréquence est de 30 millions de La bobine se com­ FAISANT TOURNER
LES PLAQUES MOBILES
périodes par seconde.) pose d’un simple fil
