Page 60 - Mobylette Type M3PR
P. 60

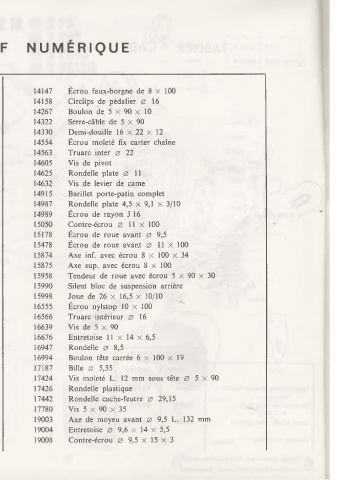

RÉCAPITULATIF NUMÉRIQUE
3 Bille de 0 5 14147 Écrou faux-borgne de 8 x 100
4 Rondelle plate 0 6,5 X 12 X 10/10 14158 Circlips de pédalier 0 16
5 :flille de 0 3,96 14267 Boulon de 5 x 90 X 10
9 ~crou de 0 6 x 100 X 10 x 4 14322 Serre-câble de 5 X 90
10 Écrou de 0 6 x 100 x 10 x 6 14330 Demi-douille 16 X 22 X 12
11 Écrou de 0 7 x 100 X 10 X 6 14554 Écrou moleté fix carter chaîne
26 Roulement 15 x 35 x 11 14563 Truarc inter 0 22
34 Graisseur de 5 x 75 14605 Vis de pivot
52 Rondelle plate de 0 5,2 14625 Rondelle plate 0 11
57 Rondelle plate de 6,2 x 10 x 1 14632 Vis de levier de came
79 Écrou de 5 x 90 X 8 X 4 14915 Barillet porte-patin complet
198 Écrou de 8 x 100 X 12 X 4,5 14987 Rondelle plate 4,5 X 9,1 X 3/10
208 Boulon de 6 x 100 x 21 14989 Écrou de rayon J 16
223 Bille de 0 6,35 15050 Contre-écrou 0 11 X 100
580 Écrou blocage moyeu avant 11 x 100 15178 Écrou de roue avant 0 9,5
679 Boulon de 6 x 100 x 15 15478 Écrou de roue avant 0 11 X 100
716 Barillet embout de câble avec vis (ISO) 4 X 75 15874 Axe inf. avec écrou 8 x 100 x 34
797 Rondelle BLOCFOR 0 6 15875 Axe sup. avec écrou 8 X 100
874 Rondelle NOMEL 0 5 15958 Tendeur de roue avec écrou 5 X 90 X 30
878 Écrou 6 x 100 15990 Silent bloc de suspension arrière
1087 Écrou 4 x 75 15998 Joue de 26 x 16,5 X 10/10
1088 Rondelle NOMEL 0 4 16555 Écrou nylstop 10 x I 00
1113 Rondelle NOMEL 0 7 16566 Truarc intérieur 0 16
1171 Rondelle NOMEL 0 5 16639 Vis de 5 X 90
1172 Rondelle NOMEL 0 6 16676 Entretoise 11 x 14 x 6,5
1376 Rondelle 0 6,5 X 16 X 10/10 16947 Rondelle 0 8,5
1422 Rondelle NOMEL 0 8 16994 Boulon tête carrée 6 x 100 X 19
1430 Écrou de 0 4 x 70 17187 Bille 0 5,55
1485 Écrou de 0 5 x 80 x 8 x 4 17424 Vis moleté L. 12 mm sous tête 0 5 x 90
1511 Écrou serpress de 0 5 x 80 17426 Rondelle plastique
1525 Rondelle NOMEL 0 6 x 11 17442 Rondelle cache-feutre 0 29,15
1545 Rondelle plate 0 6,5 x 14 x 15/10 17780 Vis 5 X 90 X 35
8802 Boulon de 0 4 x 75 x 6 19003 Axe de moyeu avant 0 9,5 L. 132 mm
8884 Vis de 0 5 X 90 X 8 19004 Entretoise 0 9,6 x 14 x 5,5
10599 Boulon 7 x 100 x 24 19008 Contre-écrou 0 9,5 x 15 x 3
28
