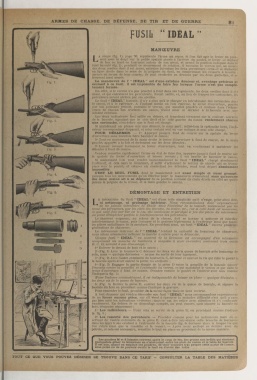

fUSIL " IDÉAL "

MANŒUVRE

LA coupe (flg. 1), page 76, représente l'arme au repos. Si l'on fait agir lo levier en pri-
sant avec le doigt sur la petite spatule placée à l'arrière du pontet, le levier se dépla.o
de bas en haut en tournant autour de son pivot, et prend la position indiquée dans le
fusil basculé (lig. 2); pendant ce mouvement de rotation, Il entraîne le verrou qui, au moyen
des deux oreilles dont il est muni, entraine lui-même les deux percuteurs; ceux-ci se déplacent
en ligne droite dans le sens de la poignée du fusil, en comprimant les ressorts à boudin
arrivés au terme de leur course, Ils sont crochetés en dessous par les deux gâchettes, et te
trouventainsi armés.
La manœuvre de l' " IDEAL" est d'une extrême douceur et, avantage précieux et
exclusif à ce fusil, il est impossible de faire feu lorsque l'arme n'est pas complè-
tement fermée.
En effet, si le verrou n'a pas pénétré à fond dans ses logements, les deux oreilles dont il eM
muni, et qui entraînent les percuteurs, feront saillie, et, au lieu de frapper les cartouches, les
percuteursseront arrêtés par ces oreilles.
Le fusil " IDEAL" basculé, Il n'y a plus qu'à le charger en introduisantdes cartouches dans
lo canon, et à le refermer. A l'instant mémo où l'on referme, le levier d'ouverture, poussé
par son puissant ressort, entraine le verrou, qui aussitôt pénètre et coulisse dans l'échan-
crure de chacun 'aes crochets du canon, fixant ainsi ce dernier à la bascule avec une
solidité extrême.
Les deux Indicateurs font saillie en dehors, et tranchent vivement sur la couleur noirâtre
de la bascule, signalant que le côté droit et le côté gauche du canon renferment chacun
une cartouche, c'est-à-dire que le fusil est chargé.
Si maintenant on presse sur une détente, le coup part retire-t-on la cartouche tirée, l'indi-
;
cateur correspondantdisparait, et celui restant seul en vue indique le seul côté chargé.
POUR DÉSARMER. 1° Appuyer jusqu'à fond de course sur la spatule du levier
—
d'ouverture sans toutefois faire basculer le canon ;
2° Tout en maintenantde la main droite le levier d'ouverture à fond de course, de la main
gauche, appuyter à la fois et fortement sur les deux détentes ;
3° Laisser revenir lentement le levier d'ouverture, tout en continuant à maintenir les
détentes à fond de course.
Veut-on remettre rapidementl'arme en état de faire feu, appuyer jusqu'à fond de course sur
la spatule du levier d'ouverture et laisser revenir ; il est inutile de basculer le canon.
Si maintenant l'on veut rendre Instantanément le fusil "IDEAL" chargé absolument
ivoffensif, et cela sans le désarmer, il suffit d'actionner ie verrou de sûreté qui se trouve
placé vers le pontet, et celui-ci en crochetant les détentes, rend tout départ absolument
impossible.

C'EST LE SEUL FUSIL dont, le maniement soit aussi simple et aussi prompt,
puisque tous les mouvements qu'on effectue pour la manœuvre s'exécutent sans qu'aucune
des deux mains ait à se déplacer de sa position normale (la main droite en effet ne quitte
jamais la poignée de la crosse, et la main gauche le canon).

DÉMONTAGE ET ENTRETIEN

LE mécanisme du fusil " IDEAL" est d'une telle simplicité qu'il n'exige, pour ainsi dire,

ni nettoyage, ni graissage intérieur. Nous recommandons donc expressément
de ne jamais introduire de l'huile dans l'intérieur de la bascule, notamment par les
troue des percuteurs, par les côtés des détentes, du levier, etc., car si celle huile est mauvaise,
ce qui neuf fais sur dix est le cas, elle cambauise et paralyse le jeu des pièces du mécanisme
au point d'empêcher parfois le fonctionnementdes percuteurs.
Le chasseur soigneux, au retour de la chasse, doit se borner à nettoyer et lubrifier
intérieurement le canon, puis l'essuyer et le graisser légèrement à l'extérieur ainsi que toutes
les pièces métalliques do la monture.En procédant ainsi, un fusil " IDEALIl durera plusieurs
générations de chasseurs.
1.0 mécanismo-intérieur de l' " IDEAL" tentant la curiosité de beaucoup de chasseurs,
nous allons néanmoins indiquer la marche à suivre pour le démonter.
Chaque fusil " IDEAL " au moment de la livraison est accompagné d'un nécessaire
comprenant un manche de tournevis à magasin A (voir ci-contre) contenant trois outils
B. C. D, servant à son démontage.
1° Enlever le devant de bois et le canon ;
2° (Fig. 1) Avec lo tournevis C dévisser les deux vis de la queue do bascule avtJc beaucoup de
soin, mais quoique dévissées ne pas les sortir do leur logement.
— —
3° (Flg. 2) Avec l'autre extrémité du tournevis C, dévisser et enlever la vis qui relie le pontet à
la bascule après avoir enlevé la petite vis arrêtoire ;
4° (F 'ig. 3) Engager la partie élargie de la pièce D entre la goupille do la bascule (placer
l'encoche contre la gOl/pille) et l'extrémitédu verrou, ce qui maintient le verrou et par suito le
levier d'ouverture à fond de course. Prendre ensuite le pontet et l'enlever avec soin comme
l'indique la fig. 3;
(Pour l'enlever commodément, il est indispensable de laisser en place quoique dévissées
les deux vis de la queue de bascule). — —
5° (Fig. 4) Retirer la pièce D, enlever les deux vis de la queue de bascule, et séparer la
bascule du bois en procédant comme l'indique la gravure.
Pour remonterle fusil, procéder de la même faron mais en sens inverse.
A tout chasseur qui voudra démonter son fusil " IDEAL" nous recommandons expressément
de ne forcer aucune pièce, car s'il vient à éprouver la moindre difficulté c'est qu'il n'aum
pas bien suivi les indications ci-dessus dans ce cas les relire avec attention et s'y conformer
;
exactement. En dehors de ce démontages complet, on peut encore, sans séparer la bascule du
bois. démonter séparément:
1° Les indicateurs. — Pour cela se servir de la pièce n, en procédant comme l'indique
la flg. 5 ;
2° Les ressorts des percuteurs. — Procéder comme pour les indicateurs mais en se
servant de l'autre extrémité de la pièce B, o.'est-à-.iiro introduire cette branche de tout,itevi>
dans les deux trous existant à l'extrémité de la bascule (fig, 6) dévisser alors la longue vis que
l'on retire ainsi que la rondelle et le ressort. — Après avoir nettoyé ce dernier avec du
pétrole, si cela est nécessaire, remettre le tout en place en procédant de la même manière.

Les poudres M et S laissent souvent,après le coup de feu, des grains non brûlés qui viennent
quelquefoisgêner la fermeture en s'intercalantentre les plats du canon et la table de bascule.
Il est bon, quand on emploie ces poudres, de tenir toujours trac propre cette pcrtle de l'arme,
sous peine ou de ne pouvoir ouyrir le fusil ou d'avoir des ratôs.
