ÉJECTEURS AUTOMATIQUES FUSIL "IDEAL" -

-
Rien n'est plus agréable à l'usage qu'un
fusil à éjecteur automatique, et tous les fusils
en seraientmunis si... ÉJECTEUR AUTOMATIQUE
C'est sur ce si, énigmatique, que nous tenons
très loyalement à dire quelques mots.
L'éjecteur automatique, si ingénieux que
soit sun mécanisme, est toujours un peu dé-
licat. car il doit être logé dans un très petit
espace.
L'éjecteur automatique fonctionnant,
comme son nom l'indique, automatiqut-i-nent,
par la l'orce d'un ou plusieurs ressorts, de-
mande il être construit avec la plus grande pré-
cision, ce qui est incompatible avec un bas prix.
L'éjecteur automatique pour bien fonc-
tionner, doit être très bien entretenu et très
bien lubrifié de plus il nécessite l'emploi de
;
douilles de bonne qualité.
Conclusion :
Nous le recommandons chaudement à tous
les chasseurs, amateurs fervents de leurs
armes. Nous le déconseillons à tous les colo-
niaux, explorateurs, etc., à tous ceux en un
mot qui ne peuvent être aux petits soins pour
leurs fusils.

ÉJECTEUR AUTOMATIQUE "IDÉAL"

L'éjecteur automatique du fusil " IDÉAL "
a ceci de très caractéristique, et que seul il
possède: l'éjection des cartouches est obtenue
par un seul et unique ressort à boudin, long,
puissant et placé directement dans l'axe du
double extracteur. Cette heureuse et ingé-
nieuse disposition assure à l'éjection un fonc-
tionnement rationnel et absolument certain.
Tout le mécanisme est d'ailleurs d'une slm-
plicité étonnante comparativement à tous les
autres systèmes, et ce n'est pas là une de ses
moindres qualités.

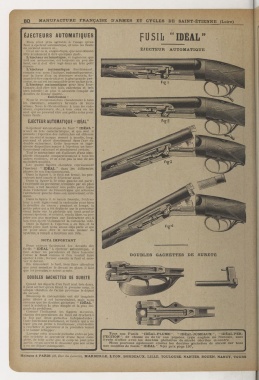

Les quatre figures ci-contre représentent
l'éjerteur " IDÉAL " dans les différentes
phases de son fonctionneJnent.
Dans la ligure 'J, le fusil est fermé, les per-
cuteurs sont armés et l'éjecteur aussi
Dans la figure 2, le coup gauche est parti ;
l'extrémité du percuteur,terminée par un plan
incliné, a t'ait basculer une petite pièce logée
dans l'intérieur de l'excentrique qui actionne
l'extracteurgauche dans son mouvement ordi-
nai re.
Dans la figure 3, le canon bascule, l'extrac-
teur a sorti légèrement la cartouche pour bien
là décoller du canon ; pendant ce temps, la
petite pièce qui a été déplacée par le percuteur
vient buter sur la gâchette qui tient armé le
ressort éjecteur, et celui-ci, rendu libre, va pro-
jeter son axe marteau sur l'extracteur qui, à
son tour, éjecte violemment la cartouche vide.
Dans la figure 4, l'éjection a eu lieu, et la
petite pièce dont nous avons déjà parlé et qui
est pour ainsi dire le cerveau moteur du
système, rempli à nouveau son rôle.
a
NOTA IMPORTANT

Pour enlever facilement les devants des
fusids " IDÉAL " à éjecteur automatique, il
faut armer les percuteurs et faire basculer SURÊTÉ
l'arme à fond comme si l'on voulait faire DOUBLES GACHETTES DE
éjecter à vide; fermer ensuite le fusil et enle-
ver le devant.
En remontant le fusil, bien faire attention
que pour remettre le devant en place, il faut
que les percuteurs soient armés.

DOUBLES GACHETTES DE SURETÉ

Quand les départs d'un fusil sont très doux,
il peut arriver qu'en tirant le premier coup, la
simple vibration de l'arme provoque le départ
du second.
Beaucoupde mécanismes ont été imaginés
pour obvier à cet inconvénient, mais nous
croyons que les doubles gâchettes IDÉAL "
sont la solution la plus simple et la plus élé-
gante du problème.
Comme l'indiquent les figures ci-contre,
chacun des percuteurs du fusil est crocheté à
la fois par deux gâchettes indépendantes ;
l'une fonctionneréellement, et l'autre qui a un
léger jeu est prête à fonctionner, c'est-à-dire
à crocheter le percuteur si la première venait
à le laisser échapper.
Lorsque cette secondegâchette entreenjeu, Tous nos Fusils "IDÉAL-PLUME", "IDÉAL-JUMEAUX", "IDÉAL-PER-
elle crochète le percuteur d'une façon com- FECTION", de chasse ou de tir aux pigeons, type anglais oufrançais, sont
plète, de telle sorte que le coup ne peut plus livrés d'office avec les doubles gâchettes' de sûreté décrites ci-contre.. -
partir, ce qui avertit le chasseur que son arme Nous pouvons également ajuster les doubles gâchettes de sûreté sur tous
a eu un départ, intempestif. nos modèlesde fusils "IDEAL", Voir prix page 197. '
