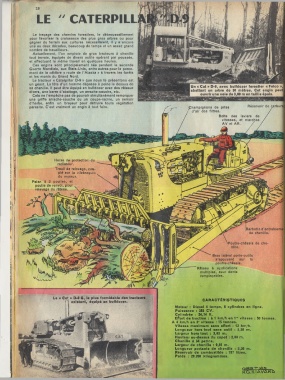

CATERPILL

Le traçage des chemins forestiers, le débroussaillement
pour favoriser la croissance des plus gros arbres ou pour
gagner du terrain aux cultures nécessitaient, il y a encore
une ou deux décades, beaucoup de temps et un assez grand
nombre de travailleurs.
Actuellement, l’on emploie de gros tracteurs à chenille
tout terrain, équipés de divers outils opérant par poussée,
et effectuant le même travail en quelques heures.
Ces engins sont principalement nés pendant la seconde
Guerre Mondiale, aux États-Unis, entre autres pour le perce­
ment de la célèbre « route de l'Alaska » à travers les forêts
et les monts du Grand Nord.
Le tracteur « Caterpillar D-9 » que nous te présentons est
un géant. La tête d'un homme dépasse à peine le dessus de
sa chenille. Il peut être équipé en bulldozer avec des râteaux Un « Cat » D-9, avec bulldozer forestier « Felco »,
divers, une barre d’abattage, un arrache-souche, etc. abattant un arbre de 30 mètres. Cet engin peuti
Cela ne l’empêche pas de pouvoir simultanément remorquer ouvrir une voie de 3,60 m en taillis épais.
une griffe arrache-souche ou un coupe-racine, un semoir
d'herbe, enfin un broyeur pour détruire toute végétation
parasite. C'est vraiment un engin à tout faire. Réservoir de carburai
d'air des filtres.
Boite des leviers de
vitesses, i et marches
AV et AR

Herse de protection du
radiateur.
Treuil de relevage, cou­
plé sur le vilebrequin
du moteur.
Palan à 3 poulies, et
poulie de renvoi, pour
relevage du râteau.

Barbotin d’ent
de chenille.
■Poutre-châssis de che­
nille.

Bras latéral porte-outils
s'appuyant sur la
poutre-châssis.
Râteau à applications
multiples, avec dents
remplaçables.

Le « Cat » D-9 G, le plus formidable des tracteurs
fl existant, équipé en bulldozer. CARACTÉRISTIQUES
Moteur : Diesel 4 temps, 6 cylindres en ligne.
Puissance : 385 CV,
Cylindrée : 24,14 It.
Effort de traction : à 1 km/h en T* vitesse : 50 tonnes.
A 4 km/h en 3* vitesse : 15 tonnes.
Vitesse maximum sans effort : 13 km/h.
Longueur hors tout sans outil : 5,50 m.
Largeur hors tout : 3,03 m.
Hauteur au-dessus du capot : 2,80 m.
Chenille à 34 patins.
Largeur de chenille : 0,61 m.
Longueur portante de chenille : 3,36 m.
Réservoir de combustible : 757 litres.
Poids : 29 200 kilogrammes.
