264 RUCHE DADANT-MODIFIÉE OU DADANT-BLATT
tants et l’on présente entre les deux montants la
traverse du bas, qui sera placée de façon à ce que les
montants dépassent à leur partie inférieure de 5 mm.

Grfij Je farte et Ju/ÿu>rt |QM ^êéeeb-e

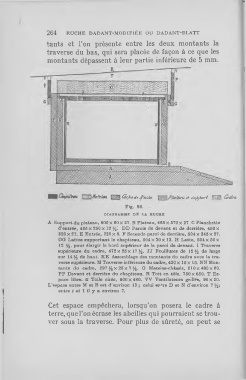

Fig. 86.
DIAGRAMME DE LA RUCHE
A Support du plateau, 800 X 60 X 27. B Plateau, 465 X 570 X 27 . G Planchette
d’entrée, 465 X 250 X 12 %1 DD Parois de devant et de derrière, 450 X
320 X 27. E Entrée, 220 X 8. F Seconde paroi de derrière, 504 X 345 X 27.
GG Lattes supportant le chapiteau, 504 x 30 X 12. H Latte, 504 X 50 X
12 %, pour élargir le bord supérieur de la paroi de devant. I Traverse
supérieure du cadre, 472x25x 17%. JJ Feuillures de 12% de large
sur 14 % de haut. KK Assemblage des montants du cadre avec la tra­
verse supérieure. M Traverse inférieure du cadre, 420 X 15 X 15. NN Mon­
tants du cadre, 297 %x 25x7%. O Matelas-châssis, 510x480x60.
PP Devant et derrière du chapiteau. R Toit en tôle, 750 X 650. T Es­
pace libre, tt Toile cirée, 500x480. VV Ventilateurs grillés, 90x20.
L’espace entre M et B est d’environ 13 ; celui entre D et N d'environ 7 %;
entre t et I il y a environ 7.
Cet espace empêchera, lorsqu’on posera le cadre à
terre, que l’on écrase les abeilles qui pourraient se trou­
ver sous la traverse. Pour plus de sûreté, on peut se
