1% OUTILLAGE
pose d'un axe en bois dur avec pivots en fer aux deux
extrémités, et de quatre montants également en bois,
reliés à l’axe par huit tringles en fer, fixes dans l’axe
et mobiles dans les montants. Ces tringles terminées
en pas de vis du côté extérieur,
sont munies d’écrous permettant
d’écarter ou de rapprocher les
montants. Le treillis, en fort fil
de fer étamé (environ seize fils
au décimètre), et d’une seule
pièce, enveloppe les montants,
sur l’un desquels il est cloué.

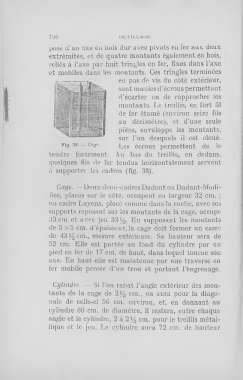

Fig. 38. — Cage, Les écrous permettent de le
tendre fortement. A.u bas du treillis, en dedans,
quelques fils de fer tendus horizontalement servent
à supporter les cadres (fig. 38).

Cage. — Deux demi-cadres Dadant ou Dadant-Modi-
llée, placés sur le côté, occupent en largeur 32 cm. ;
un cadre Layens, placé comme dans la ruche, avec ses
supports reposant sur les montants de la cage, occupe
33 cm. et avec jeu 33%. En supposant les montants
de 5x5 cm. d’épaisseur,la cage doit former un carré
de 43% cm., mesure extérieure. Sa hauteur sera de
52 cm. Elle est portée au fond du cylindre par un
pied en fer de 17 cm. de haut, dans lequel tourne son
axe. En haut elle est maintenue par une traverse en
fer mobile percée d’un trou et portant l’ëngrenage.

Cylindre. — Si l’on rabat l’angle extérieur des mon­
tants de la cage de 2% cm., on aura pour la diago­
nale de celle-ci 56 cm. environ, et, en donnant au
cylindre 60 cm. de diamètre, il restera, entre chaque
angle et le cylindre, 2 à 2% cm. pour le treillis métal­
lique et le jeu. Le cylindre aura 72 cm. de hauteur
