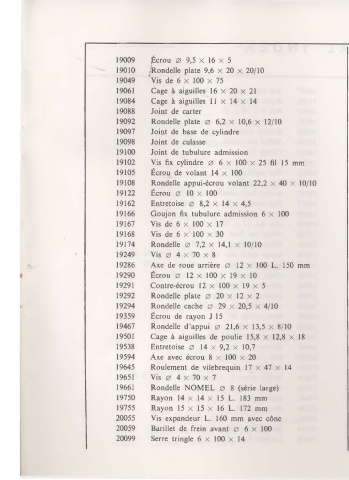

19009 ~crou 0 9,5 x 16 x 5 20103 Vis 6 X 100 X 24

19010 /Rondelle plate 9,6 x 20 X 20/10 20105 Vis tête cruciforme 6 x 100 x 10
19049 Vis de 6 x 100 x 75 20209 Boulon de béquille 8 x 100 x 17,8
19061 Cage à aiguilles 16 X 20 x 21 20381 Axe de moyeu avant 0 11 x 100 L. 145 mm
19084 Cage à aiguilles 11 x 14 x 14 20395 Rondelle BELLEVILLE 0 7,5 x 21 x 0,8
19088 Joint de carter 20441 Écrou auto-freiné TWIX 7 x 100

19092 Rondelle plate 0 6,2 X 10,6 X 12/ 10 20550 Boulon 0 4 x 70 x 12
19097 Joint de base de cylindre 20637 Écrou auto-freiné TWIX 0 8 x 100
19098 Joint de culasse 20670 Axe de moyeu arrière 12 x 100 L. 163 mm
19100 Joint de tubulure admission 20674 Vis de 0 5 x 80 L. 8 mm
19102 Vis fix cylindre 0 6 X 100 x 25 fil 15 mm 20680 Écrou de roue arrière 12 x 100 x 19 x 15

19105 Écrou de volant 14 X 100 20681 Écrou de moyeu arrière 12 x 100 x I 9 x 7
19108 Rondelle appui-écrou volant 22,2 x 40 x 10/10 20686 Axe avec écrou 8 x 100 x 42
19122 Écrou 0 10 x 100 20687 Axe avec écrou 10 x I 00 x 107
19162 Entretoise 0 8,2 x 14 x 4,5 20688 Entretoise 0 8

19166 Goujon fix tubulure admission 6 x 100 20690 Entretoise 0 8 x 16 x 3,5
19167 Vis de 6 X l 00 X 17 20691 Boulon tête POZIDRIV 0 5 x 90 x 10
19168 Vis de 6 X l 00 X 30 20762 Fix. de porte-bagages avant
19174 Rondelle 0 7,2 X 14,l X 10/ 10 20960 Axe de levier frein a/écrou 0 5 x 80
19249 Vis 0 4 X 70 X 8 21065 Colonnette fix moteur 8 x 100
19286 Axe de roue arrière 0 12 x 100 L. 150 mm 21066 Colonnette fix moteur 8 x I 00

19290 Écrou 0 12 X 100 x 19 X 10 21164 Axe fix sup. moteur a/écrou 8 x 100 x 63 F. 11,5
19291 Contre-écrou 12 x l 00 x 19 x 5 21167 Serre-tringle G B avant 6 x I 00 x I I ,5
19292 Rondelle plate 0 20 X 12 x 2 21224 Vis fix induit 0 4 x 70 x 22 F. 17 mm
19294 Rondelle cache 0 29 x 20,5 x 4/ 10 21442 Vis autotaraudeuse 0 4

19359 Écrou de rayon J 15 21697 Rayon 15 x 15 x 16 L. 157 mm
19467 Rondelle d'appui 0 21,6 X 13,5 x 8/10 21946 Rondelle incurvée 0 8 mm
19501 Cage à aiguilles de poulie 15,8 x 12,8 x 18 22080 Vis blocage 6 x I 00 L. 12
19538 Entretoise 0 14 x 9,2 x 10,7 22095 Vis de serrage 4 x 70 x 8
19594 Axe avec écrou 8 x 100 x 20 22096 Axe fix inf. moteur 7 x 100 X 83 F. I 8 mm
19645 Roulement de vilebrequin 17 x 47 x 14 22097 Écrou d'axe 7 x 100 x 15

19651 Vis 0 4 X 70 X 7 22098 Entretoise 0 7,5 x 10,5 x 11 mm
19661 Rondelle NOMEL 0 8 (série large) 22155 Vis fix induit 0 4 x 70 x 16 F. 12 mm
19750 Rayon 14 x 14 x 15 L. 183 mm 22224 Vis autotaraudeuse L. 21 mm
19755 Rayon 15 x 15 x 16 L. 172 mm 22317 Aiguille d'arrêt de piston pompe à huile

20055 Vis expandeur L. 160 mm avec cône 22322 Vis fix chapeau de pompe 6 x 100
20059 Barillet de frein avant 0 6 x 100 22327 Piston pompe à huile L. 26,3 mm
20099 Serre tringle 6 x 100 x 14 22397 Vis réglage a/écrou 5 x 80 L. 35 mm
