Page 29 - Mobylette Type AU98
P. 29

23  A

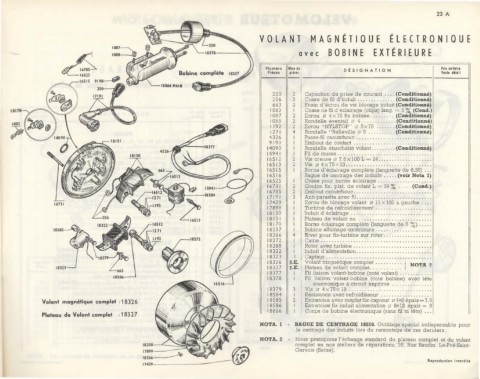

                                                                                   VOLANT  MAGNÉTIQUE  ÉLECTRONIQUE

                                                                                               avec  BOBINE  EXTÉRIEURE
                         ~    '
                     ~::~:~                                                          Numéro   Nbre  de        DÉSIGNATION                   Prl1 unilair1
                                                                                            pièces
                                                                                      Pièces
                                                                                                                                            V1nl1  d61all
                          16515  9190~
                                                    18866 nue
                                                                                       250   2   Capuchon de prise de courant  .. .. (Conditionné)
                                                                                       256   3   Cosse de fil  d'induit ............. . (Conditionné)
                                                                                       663   2   Frein d'écrou de vis  blocage induit (Conditionné)
                                                                                      1083       Cosse de fil d 'éclairage (clips)  lang. =  5 % (Cond.)
                                                                                      1087   2   Ecrou  0  4 X 75  fix  bobine . .. ... .. .  (Conditionné)
                                                                                      1088   2   Rondelle éventail  0  4 ... . ...... ... (Conditionné)
                                                                                      1192   2   Ecrou "NYLSTOP"  0  5 x 75  .... ... (Conditionné)
                                                                                      127 1   4   Rondelle  "Belleville 0  5  ... ....... (Conditionné)
                                                                                      4326    1   Passe-fil caoutchouc ..................... . ..... .
                                                                                      9190    1   Embout de contact  ..... . ........ .. ............ .
                                                                                     14090    1   Rondelle étanchéité volant. ... . . ... (Conditionné)
                                                                                     15941    1   Fil de masse .................... .. . .... . ...... .
                                                                                     165 12   2   Vis  creuse 0  7,5x 100 L = 24 ................. . . .
                                                                                     16513   2   Vis  0  4x75 x23 .......... . ......... . . . ... . .. . . .
                                                   ~3                      •         16515    1   Borne d'éclairage complète (languette de 6,35)  . . .
                                                       1                             16516       Bague de centrage des induits  ..... (voir Nota  1)
                                                                                     16525    1   Cosse pour borne  éclairage .......... .. .. . .... .
                                                                                     16731   2   Goujon fix.  plat.  de volant L = 59 % ..... (Cond.)
                                                                  15941
                                                 16512            18584              16785   2   Embout caoutchouc .......... . .. .... . . . . . ..... . .
                                                                                     171 9 1
                                                                                                 Anti-parasite avec fil. .. .... ........ ......... .. . .
                                                                                             3
                                                                   _
                                                 1271     ~              e,          17429    1   Ecrou de blocage volant  0  11 X 100  à gauche  .. . .
                  16731
                                                 1192
                                                                                     17899    1   Turbine de refroidissement .................... .
                                                                                     18150    1   Induit d'éclairage . ... .. . ..... . . . ............ . . .
                                                             1651 3                   8151    1   Plateau de volant nu  .... . . . ................... .
                                                   12                                 8170    1   Borne éclairage complète (languette de 5 %) .... .
                  18585~                                                              8237    1   Bobine allumage extérieure .... ... . . ........... .
                       ,,,,.  ,,,,->''.,#   .                                         8266   4  1   Rivet  pour fix-turbine sur rotor ................. .
                        ••                                                            8288    1   Rotor avec turbine ............................ .
                                                                                      8272
                                                                                                 Came ......................... . .............. .
                                                                                      8322    1   Induit d'alimentation ..... . ............. .. . . .... .
                                18379                                                 8323    1   Capteur ............. . . .. ............. . .. . .... .
                                                                                      8326   S.E.  Volant magnétique complet .. . ....... !  NOTA   2
                   18323              663                                             8327   S.E.  Plateau de volant complet. ......... . .  i
                                                                                      8377    1   Fil  liaison volant-bobine (coté volant)  .. .. ....... .
                                     18586                                            8378    1   Fil  liaison  volant-bobine  (coté  bobine)  avec  tête
                                                                                                    électronique à circuit imprimé  ..... . .... . ... .
                                                                                     18379    3   Vis  0  4 x 75 X l8  .... ..... . . . . .. . ..... .. . .. ... ..
                                                                                     18584    1   Résistance avec refroidisseur  ........... . ..... . .
              Volant  magnétique  complet  : 18326                                   18585    2   Entretoise avec méplat fix-capteur  0 4x9  épais=7,5
                                                                                      18586   1   Entretoise  fix-induit alimentation  0  8xl2  épais =  8
                                                                                     18866    l   Corps de bobine électronique (sans fil  ni tête)  . . .
              Plateau  de Volant complet  : 18327
                                                                                   NOTA.  1  ·  BAGUE  DE  CENTRAGE  16516.  Outillage spécial indispensable  pour
                                                                                               le centrage des induits lors du remontage de ces derniers.
                                                                                   NOTA. 2  •  Nous  pratiquons l'échange standard  du  plateau  complet  et du volant
                                                                                              complet  en  nos  ateliers de réparations,  35, Rue Baudin, Le-Pré-Saint-
                                                                                              Gervais (Seine).
                                                                                                                                        Reprodu ction  interdite
