MAISO:\' BREGUET - PARIS, DOUAI, D~'.VILLE-LES-ROUEN 23

2° Soit le raccordement de l'aspiration à une canalisation d'air
frais.
Les orifices de ces buses pem·ent être orientés soit yers le bas
soit Yers le haut, soit latéralement.
c) Les moteurs montés awc joues-paliers à roulements à billes
peuvent aussi être munis d'un dispositif constitué par deux tôles
finement perforées, placées sur les orifices d'entrée d'air des joues-

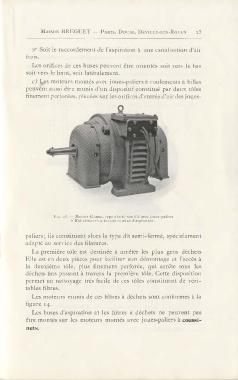

FIG. 13. -, .Moteur GAMMA, type abrité-ventilé avec joues-paliers
à Rol'LE.ME NTS A BILLES et Bl::SE d'aspiration.

paliers; ils constituent alors le type dit semi-fermé, spécialement
adapté au serYÏce des filatures.
La première tôle est destinée à arrêter les plus gros déchets
Elle est en deux pièces pour faciliter son démontage et l'accès à
la deuxième tôle, plus finement perforée, qui arrête tous les
déchets fins passant à trayers la première tôle. Cette disposition
permet un nettoyage très facile de ces tôles constituant de Yéri-
ta bles filtres.
Les moteurs munis de ces filtres à déchets sont conformes à la
figure 14.
Les buses d'aspiration et les filtres à déchets ne peuYent pas
être montés sur les moteurs montés ayec joues-paliers à coussi-
nets.
